EPSON StylusPhoto R360 R380 R390 Parts Manual

In stock
SKU
EP-R390-PM
$1.20
EPSON StylusPhoto R360 R380 R390 Parts Manual
Links
$1.20
More Information
Manual Name EPSON StylusPhoto R360 R380 R390 Parts Manual
Format PDF
PDF Archive 1.4M
Pages 10
Type SERVICE or PARTS MANUAL
Compatible Model EPSON StylusPhoto R360 R380 R390 Series




****** The following content is not included in the PDF manual, please use it online ******

Model Article Reference Description
STYLUS PHOTO R380 1458110 1 TRAY CDR ASSY,C653,ASP
STYLUS PHOTO R380 1446859 100 HOUSING LOWER ASSY.,C653,EPPI
STYLUS PHOTO R380 1108107 101 FOOT
STYLUS PHOTO R380 1421136 102 DAMPER,STACKER
STYLUS PHOTO R380 1409989 103 SPUR GEAR,12
STYLUS PHOTO R380 1431474 104 GUIDE,STACKER,LEFT
STYLUS PHOTO R380 1431473 105 GUIDE,STACKER,RIGHT
STYLUS PHOTO R380 1410044 106 TORSION SPRING,LEVER,CDR,GUIDE
STYLUS PHOTO R380 1431472 107 LEVER,GUIDE,CDR
STYLUS PHOTO R380 1409986 108 SHAFT,CDR SDOTT
STYLUS PHOTO R380 1438280 109 STACKER SUPPORT ASSY,C653,EPPI
STYLUS PHOTO R380 1437189 110 HOUSING,MIDDLE
STYLUS PHOTO R380 1437218 111 GROUNDING PLATE,M/B,LEFT
STYLUS PHOTO R380 1437219 112 GROUNDING PLATE,M/B,RIGHT
STYLUS PHOTO R380 1437211 113 SPRING,STACKER
STYLUS PHOTO R380 1040649 114 LOCK,STACKER
STYLUS PHOTO R380 1447872 115 COVER PRINTER ASSY,B,C658,EPPI
STYLUS PHOTO R380 1452628 116 PAPER SUPPORT ASSY., C653,EPPI
STYLUS PHOTO R380 1437200 117 HOUSING,USB
STYLUS PHOTO R380 1437186 118 HOUSING,UPPER
STYLUS PHOTO R380 1437192 119 HOUSING,LEFT
STYLUS PHOTO R380 1437190 120 HOUSING,RIGHT
STYLUS PHOTO R380 1441064 121 HOUSING FRONT ASSY.,C658,EPPI
STYLUS PHOTO R380 1437196 122 COVER,FRONT
STYLUS PHOTO R380 1437199 123 HOUSING,FRONT,LEFT
STYLUS PHOTO R380 1437198 124 HOUSING,FRONT,RIGHT
STYLUS PHOTO R380 1447054 125 COVER SLOT ASSY,C658,EPPI
STYLUS PHOTO R380 1447864 126 HOUSING PANEL CENTER ASSY,B,C658,ASP
STYLUS PHOTO R380 1440449 127 HOUSING,PANEL,LEFT,B
STYLUS PHOTO R380 1440444 128 HOUSING,PANEL,RIGHT,B
STYLUS PHOTO R380 1440442 129 HOUSING,PANEL,B
STYLUS PHOTO R380 1438296 130 OPTICAL TUBE,PS
STYLUS PHOTO R380 1438282 131 BUTTON,PS
STYLUS PHOTO R380 1438295 132 OPTICAL TUBE,MODE
STYLUS PHOTO R380 1438284 133 BUTTON,MODE
STYLUS PHOTO R380 1438294 134 BUTTON,SETTING
STYLUS PHOTO R380 1438286 135 BUTTON,SELECT
STYLUS PHOTO R380 1438288 136 BUTTON,OK
STYLUS PHOTO R380 1438289 137 BUTTON,COPY
STYLUS PHOTO R380 1438291 138 BUTTON,START
STYLUS PHOTO R380 1438293 139 BUTTON,STOP
STYLUS PHOTO R380 1439876 140 GROUNDING PLATE,LCD
STYLUS PHOTO R380 2110439 141 HARNESS MAIN-LCD
STYLUS PHOTO R380 2110440 142 HARNESS MAIN-PNL
STYLUS PHOTO R380 1438297 143 SHIELD PLATE,PANEL
STYLUS PHOTO R380 1437210 144 GROUNDING PLATE,PANEL
STYLUS PHOTO R380 1438305 145 SHIELD PLATE,C/B,SUB
STYLUS PHOTO R380 2110437 146 HARNESS MAIN-SUB(CARD)
STYLUS PHOTO R380 1437195 147 COVER,M/B
STYLUS PHOTO R380 2113526 200 BOARD ASSY.,MAIN 6222B,ASP STANDARD
STYLUS PHOTO R380 2110405 201 BOARD ASSY.,PANEL 225A,STANDARD
STYLUS PHOTO R380 1441063 202 CARD BOARD ASSY.,ASP
STYLUS PHOTO R380 2115367 203 LCD MODULE
STYLUS PHOTO R380 1438498 300 POWER SUPPLY ASSY,C653 PSE,EPPI
STYLUS PHOTO R380 2107706 400 POWER CABLE

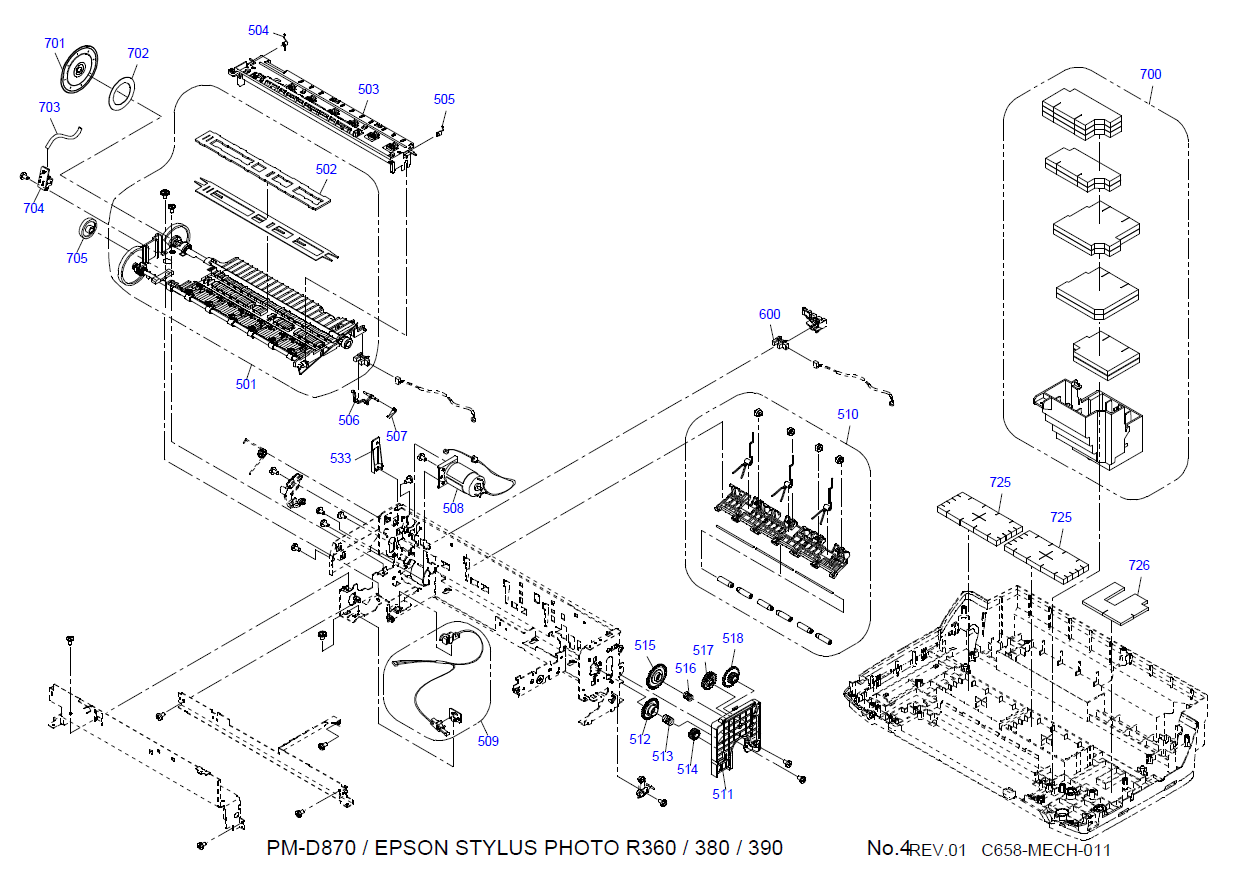

STYLUS PHOTO R380 2115805 500 PRINTER MECHANISM,ASP MAQ11-101
STYLUS PHOTO R380 1458626 501 PAPER GUIDE FRONT ASSY., C653,ASP
STYLUS PHOTO R380 1456564 502 POROUS PAD,PAPER GUIDE,FRONT,E
STYLUS PHOTO R380 1457480 503 FRAME EJ ASSY,C653,ASP
STYLUS PHOTO R380 1410323 504 TORSION SPRING,FRAME,EJ,LEFT
STYLUS PHOTO R380 1410043 505 TORSION SPRING,FRAME,EJ
STYLUS PHOTO R380 1410051 506 LEVER,PE
STYLUS PHOTO R380 1447953 507 TORSION SPRING,LEVER,PE
STYLUS PHOTO R380 1438922 508 MOTOR,ASSY.,PF,B
STYLUS PHOTO R380 1438264 509 DETECTOR GUIDE CDR ASSY,C653,EPPI
STYLUS PHOTO R380 1438256 510 Replace: 1465137
STYLUS PHOTO R380 1409948 511 HOLDER,APG
STYLUS PHOTO R380 1440650 512 SPUR GEAR,28.8
STYLUS PHOTO R380 1416886 513 COMPRESSION SPRING,2.25
STYLUS PHOTO R380 1409938 514 SPUR GEAR,12.8
STYLUS PHOTO R380 1409944 515 SPUR GEAR,33.6
STYLUS PHOTO R380 1409943 516 COMPRESSION SPRING,0.97
STYLUS PHOTO R380 1409945 517 COMBINATION GEAR,12.8,27
STYLUS PHOTO R380 1409946 518 COMBINATION GEAR,14,22
STYLUS PHOTO R380 1409999 519 SCALE,CR
STYLUS PHOTO R380 2110568 520 MOTOR ASSY.,CR
STYLUS PHOTO R380 1410000 521 PULLEY,DRIVEN
STYLUS PHOTO R380 1262438 522 SHAFT,PULLEY,DRIVEN
STYLUS PHOTO R380 1292714 523 HOLDER,PULLEY,DRIVEN
STYLUS PHOTO R380 1444296 524 GROUNDING WIRE,PFEJ
STYLUS PHOTO R380 1454609 525 Replace: 1454609
STYLUS PHOTO R380 1409580 526 EXTENSION SPRING,0.8
STYLUS PHOTO R380 1409579 527 LOCK,CR
STYLUS PHOTO R380 1415843 528 COMPRESSION SPRING,3.3
STYLUS PHOTO R380 1292709 529 TIMING BELT,CR
STYLUS PHOTO R380 1409935 530 SHAFT,GUIDE,CR
STYLUS PHOTO R380 1446952 531 CARRIAGE ASSEMBLY,C653,ASP
STYLUS PHOTO R380 1438269 532 CABLE HEAD ASSY,C653,EPPI
STYLUS PHOTO R380 1415811 533 HOLDER,HARNESS
STYLUS PHOTO R380 2090532 600 PHOTO INTERUPTER,TLP1243(C8)
STYLUS PHOTO R380 1438290 700 TRAY, POROUS PAD ASSY,C653,EPPI
STYLUS PHOTO R380 1262694 701 SCALE,PF
STYLUS PHOTO R380 1212722 702 DOUBLE SIDED TAPE,D21
STYLUS PHOTO R380 2111049 703 CABLE,ENCODER,PF
STYLUS PHOTO R380 2111047 704 BOARD ASSY.,ENCODER,PF,B
STYLUS PHOTO R380 1438752 705 SPUR GEAR,26.5
STYLUS PHOTO R380 1437206 706 HOLDER,FFC
STYLUS PHOTO R380 1437215 707 GROUNDING PLATE,FRAME,M/B
STYLUS PHOTO R380 1437220 708 FRAME,M/B
STYLUS PHOTO R380 1447352 709 ASF ASSY.,M,C653,EPPI
STYLUS PHOTO R380 1409642 710 GUIDE,ROLLER,LD
STYLUS PHOTO R380 1295162 711 TORSION SPRING,137.7
STYLUS PHOTO R380 1075955 712 ROLLER,LD,B
STYLUS PHOTO R380 1447353 713 HOLDER ROLLER RETARD ASSY.,M,C653,EPPI
STYLUS PHOTO R380 1409638 714 COMBINATION GEAR,16.8,32.8
STYLUS PHOTO R380 1431490 715 Replace: 1474785
STYLUS PHOTO R380 1279710 716 SPUR GEAR,16
STYLUS PHOTO R380 1250632 717 COMPRESSION SPRING,2.36
STYLUS PHOTO R380 1443464 718 COVER CARTRIDGE ASSY.,C658,EPPI
STYLUS PHOTO R380 F173020 719 PRINT HEAD 540
STYLUS PHOTO R380 1438308 720 CSIC ASSY,C653,EPPI
STYLUS PHOTO R380 1440983 721 COLOR,BLOCK,B SDOTT
STYLUS PHOTO R380 1431478 722 HINGE,COVER,CARTRIDGE
STYLUS PHOTO R380 1431483 723 COVER,CABLE,HEAD,INNER
STYLUS PHOTO R380 1431482 724 COVER,CABLE,HEAD
STYLUS PHOTO R380 1410023 725 POROUS PAD,HOUSING,LOWER
STYLUS PHOTO R380 1409587 726 POROUS PAD INK,EJ,CAP,LOWER
STYLUS PHOTO R380 1455324 NON FIG GREASE G-77 (50CC) 06-013(#F982)
STYLUS PHOTO R380 1053480 NON FIG I PACK,319LM
STYLUS PHOTO R380 1443530 NON FIG INK CART.UNBOXED,BK-SS,DYE,H62F,EC,AS
STYLUS PHOTO R380 1443531 NON FIG INK CART.UNBOXED,C-SS,DYE,H62F,EC,AS
STYLUS PHOTO R380 1443534 NON FIG INK CART.UNBOXED,LC-SS,DYE,H62F,EC,AS
STYLUS PHOTO R380 1443535 NON FIG INK CART.UNBOXED,LM-SS,DYE,H62F,EC,AS
STYLUS PHOTO R380 1443532 NON FIG INK CART.UNBOXED,M-SS,DYE,H62F,EC,AS
STYLUS PHOTO R380 1443533 NON FIG INK CART.UNBOXED,Y-SS,DYE,H62F,EC,AS
STYLUS PHOTO R380 1453980 NON FIG PFP BASE SCALE
STYLUS PHOTO R380 4106606 NON FIG SETTING UP MANUAL ,,Start Here (Euro)
STYLUS PHOTO R380 3101753 NON FIG SOFTWARE CD,E/F/D/G SDOTT.COM
STYLUS PHOTO R380 6022802 NON FIG Special Repair Liquid,1,1kg
STYLUS PHOTO R380 4106609 NON FIG USER'S GUIDE ,,User's Guide (G/D/F)
