EPSON SureColor P800 P807 P808 Parts Manual

In stock
SKU
EP-P800-PM
$1.10
EPSON SureColor P800 P807 P808 Parts Manual
Links
$1.10
More Information
Manual Name EPSON SureColor P800 P807 P808 Parts Manual
Format PDF
PDF Archive 10.7M
Pages 8
Brand EPSON
Type SERVICE or PARTS MANUAL
Compatible Model EPSON SureColor P800 P807 P808 Series




****** The following content is not included in the PDF manual, please use it online ******

ModelArticleReferenceDescription
SURECOLOR SC-P8001646682101COVER,PANEL
SURECOLOR SC-P8001665122102REAR PAPER GUIDE,ASSY ESL.,ASP
SURECOLOR SC-P8001665121103HOUSING FRONT LEFT ASSY ESL.,ASP
SURECOLOR SC-P8001665128104HOUSING FRONT ASSY ESL.,ASP
SURECOLOR SC-P8001451564111HOLDER,MAINTENANCE,TANK,ASSY.,ESL,ASP
SURECOLOR SC-P8001617486114PAPER,SUPPORT,ASSY.,B,ESL,ASP
SURECOLOR SC-P8001665110115STACKER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001708992115STACKER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001665127117COVER,IH,ASSY.,CE22,ESL.,ASP
SURECOLOR SC-P8001665112118HOUSING,REAR,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001665118119OPERATION,PANEL,ASSY.,CE22,ESL.,ASP
SURECOLOR SC-P8001646361120HOUSING,UPPER
SURECOLOR SC-P8001646366121COVER,PRINTER
SURECOLOR SC-P8001646686122HINGE,COVER,PRINTER
SURECOLOR SC-P8001646362123HOUSING,LOWER
SURECOLOR SC-P8001666415124HINGE COVER IC ASSY ESL.,ASP
SURECOLOR SC-P8001665117125COVER,STACKER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001540152126COVER,CR,B
SURECOLOR SC-P8001437682127PAD,COVER,CR
SURECOLOR SC-P8001646364128HOUSING,RIGHT
SURECOLOR SC-P8001646365129HOUSING,LEFT
SURECOLOR SC-P8001646675131HOUSING,FRONT,RIGHT,LOWER
SURECOLOR SC-P8001434864133COVER,HOUSING,LOWER
SURECOLOR SC-P8001434877155LEVER,OPEN
SURECOLOR SC-P8001434880156SHEET,INK MIST
SURECOLOR SC-P8001439228163LABEL,PAPER SUPPORT,B
SURECOLOR SC-P8001649133165LABEL,INK POSITION,B
SURECOLOR SC-P8001434866167MOUNTING PLATE,DETECTOR,LOWER
SURECOLOR SC-P8001665123171HOUSING FRONT RIGHT UPPER A ASSY ESL,ASP
SURECOLOR SC-P8002090566175CONNECTOR,CSIC
SURECOLOR SC-P8001474899181MAGNET LATCH
SURECOLOR SC-P8002166160200BOARD ASSY.,MAIN
SURECOLOR SC-P8002131665300BOARD ASSY.,POWER SUPPLY
SURECOLOR SC-P8002108682310HARNESS
SURECOLOR SC-P8002171386500PRINTER MECHANISM CE22.,ESL,ASP
SURECOLOR SC-P8002176673500PRINTER MECHANISM CE22.,ESL,ASP
SURECOLOR SC-P8002180348500PRINTER MECHANISM CE22.,ESL,ASP
SURECOLOR SC-P800F196020501PRINT HEAD,IA692V-2
SURECOLOR SC-P800F196040501PRINT HEAD,IA692V-2

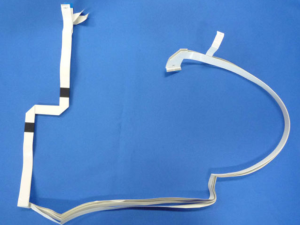

SURECOLOR SC-P8001665132502CABLE ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001665129503WiFi ASSY ESL.,ASP
SURECOLOR SC-P8001665120504DETECTOR PE ASF ASSY.,ESL.,ASP
SURECOLOR SC-P8001665114505MOTOR,RELEASE,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001695182505MOTOR,RELEASE,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001666407506CARRIAGE ASSY.,CE22 ESL,ASP
SURECOLOR SC-P8001695183506CARRIAGE ASSY.,CE22 ESL,ASP
SURECOLOR SC-P8001451562507PRESSURE,PUMP,ASSY.,ESL,ASP
SURECOLOR SC-P8001666412510PUMP,CAP,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001665119511INK,SYSTEM,ASSY A CE22 ESL.,ASP
SURECOLOR SC-P8001708993511INK,SYSTEM,ASSY A CE22 ESL.,ASP
SURECOLOR SC-P8001434743512POROUS PAD,INK WASTE BOX,LEFT
SURECOLOR SC-P8001434745513POROUS PAD,INK WASTE BOX,RIGHT
SURECOLOR SC-P8001435305514POROUS PAD,TRAY,INK EJECT
SURECOLOR SC-P8001453075515POROUS,PAD,LEFT ASSY.,ESL,ASP
SURECOLOR SC-P8001453398516POROUS,PAD,RIGHT ASSY,ESL,ASP
SURECOLOR SC-P8001446085517POROUS PAD,INK EJECT,TANK,LOWER,B
SURECOLOR SC-P8001520869518MOTOR ASSY.,CR,ASP
SURECOLOR SC-P8001434700519SPUR GEAR,68
SURECOLOR SC-P8001665115520PAPER,GUIDE,UPPER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001451554521SHAFT,RELEASE,ASSY.,ESL,ASP
SURECOLOR SC-P8001451555522PAPER,DETECTOR,ASSY.,ESL,ASP
SURECOLOR SC-P8001665116523FRAME,PAPER,EJECT,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001695186523FRAME,PAPER,EJECT,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001666414524PULLEY,DRIVEN,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001451565525ENCODER,PF,ASSY.,ESL,ASP
SURECOLOR SC-P8002166425526FFC ASSY.,HOLDER
SURECOLOR SC-P8002143464527PHOTO INTERRUPTER
SURECOLOR SC-P8002109657528HARNESS,ENCODER
SURECOLOR SC-P8002142274529HARNESS,DETECTOR
SURECOLOR SC-P8002135851531BOARD ASSY.,SUB
SURECOLOR SC-P8002109662532BOARD ASSY.,ENCORDER
SURECOLOR SC-P8002109393533BOARD ASSY.,DETECTOR,PW,B
SURECOLOR SC-P8002109658534HARNESS,PW
SURECOLOR SC-P8002020393537DETECTOR,LEAF,B2
SURECOLOR SC-P8002165420538HARNESS
SURECOLOR SC-P8001514019540C.B.P-TITE SCREW,2.5X12,F/ZR-3C
SURECOLOR SC-P8001264474541POLY SLIDER,STW-FT70,t=0.25
SURECOLOR SC-P8001434679542HOLDER,PLANET
SURECOLOR SC-P8001434680543SPUR GEAR,29.6
SURECOLOR SC-P8001434681544COMBINATION GEAR,13.6,31.2
SURECOLOR SC-P8001434682545COMBINATION GEAR,20,34.4
SURECOLOR SC-P8001446532547POROUS PAD,INK EJECT,TANK,RIGHT
SURECOLOR SC-P8002109663548MOTOR ASSY.,APG
SURECOLOR SC-P8001665130550BOARD,PAPER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001695184550BOARD,PAPER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001665131551TRAY SUPPORT,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8002090717552LEAF SENSOR
SURECOLOR SC-P8002109772553HARNESS,MAINTENANCE TANK
SURECOLOR SC-P8001665111554LOCK,COVER,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8002165418555HARNESS
SURECOLOR SC-P8001646698556FOOT
SURECOLOR SC-P8001434659557BELT,CR
SURECOLOR SC-P8001505447558HOLDER,PULLEY,DRIVEN,B
SURECOLOR SC-P8001518658559SCALE,PF
SURECOLOR SC-P8001292591560TORSION SPRING,PAPER GUIDE,UPPER
SURECOLOR SC-P8002166680561HARNESS,ENCODER,PF
SURECOLOR SC-P8001646714566GUIDE,STACKER,RIGHT
SURECOLOR SC-P8001646715567GUIDE,STACKER,LEFT
SURECOLOR SC-P8001434708568TIMING BELT,PF
SURECOLOR SC-P8002109670570HARNESS,DETECTOR,ASF
SURECOLOR SC-P8002091113571HARNESS,GROUNDING,AP
SURECOLOR SC-P8002109758572HARNESS,GROUNDING
SURECOLOR SC-P8002110453573HARNESS,GROUNDING,SELECTOR
SURECOLOR SC-P8001665113580ASF,ASSY.,CE22 ESL.,ASP
SURECOLOR SC-P8001434758581COMBINATION GEAR,58,22
SURECOLOR SC-P8001434784582SPUR GEAR,SHAFT,LD
SURECOLOR SC-P8002167247583MOTOR ASSY.,ASF
SURECOLOR SC-P8002166163584BOARD ASSY.,SUB
SURECOLOR SC-P8002166162585BOARD ASSY.,SUB
SURECOLOR SC-P8002165417586HARNESS
SURECOLOR SC-P8001646729587PAPER GUIDE,LOWER,LEFT
SURECOLOR SC-P8001646728588PAPER GUIDE,LOWER,RIGHT
SURECOLOR SC-P8001650868589KNURLED SCREW,ZLGUTBR4-5-16
SURECOLOR SC-P8001592783590SCALE,CR,C
SURECOLOR SC-P8001292710591COVER,ENCORDER
SURECOLOR SC-P8001434820592SUPUR GEAR,14.4
SURECOLOR SC-P8001612381595CLEANER,HEAD,B
SURECOLOR SC-P8001660522597HOLDER,FFC
SURECOLOR SC-P8001646702598HOLDER,POROUS PAD,RIGHT
SURECOLOR SC-P8001646703599HOLDER,POROUS PAD,LEFT
SURECOLOR SC-P8001434759601FLAG,DETECTOR,ASF
SURECOLOR SC-P8001434744602INK WASTE BOX
SURECOLOR SC-P8001646713603GUIDE,PAPER GUIDE,BOAD PAPER,LEFT
SURECOLOR SC-P8001646706604LINK,EJ,LEFT SDOTT.COM
SURECOLOR SC-P8001646712605GUIDE,PAPER GUIDE,BOAD PAPER,RIGHT
SURECOLOR SC-P8001646705606LINK,EJ,RIGHT
SURECOLOR SC-P8001434701607SPUR GEAR,31.5
SURECOLOR SC-P8001660523608COVER,HOLDER,DETECTOR,PW
SURECOLOR SC-P8001646724609ROTARY DAMPER,FRT-C2-201G1
SURECOLOR SC-P8002166453610HARNESS,DETECTOR,CHANGE
SURECOLOR SC-P8001080614NON FIGGREASE G-26 (40GR)(B702600001)
SURECOLOR SC-P8001033657NON FIGGREASE G-45 SDOTT.COM
SURECOLOR SC-P8001480655NON FIGGREASE G-71(BLUE)
SURECOLOR SC-P8001575865NON FIGGREASE G-77
SURECOLOR SC-P8001667978NON FIGINK CART.BOXED,C,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667981NON FIGINK CART.BOXED,LC,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667983NON FIGINK CART.BOXED,LK,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667985NON FIGINK CART.BOXED,LLK,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667984NON FIGINK CART.BOXED,MK,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667977NON FIGINK CART.BOXED,PK,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667982NON FIGINK CART.BOXED,VLM,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667979NON FIGINK CART.BOXED,VM,PIG'T,283C,T850,AS
SURECOLOR SC-P8001667980NON FIGINK CART.BOXED,Y,PIG'T,283C,T850,AS
SURECOLOR SC-P8001038991NON FIGOIL O-12 STY C 1200/PM2000C/750C
SURECOLOR SC-P8001640645NON FIGSONIC TENSION METER U508
