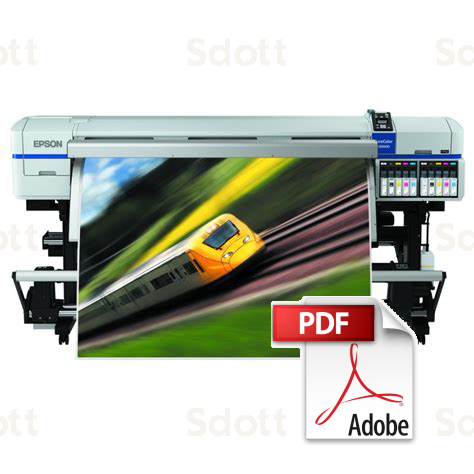

EPSON SureColor S50600/S50610/S50670 Parts Manual

In stock
SKU
EP-S50600-PM
$1.20
EPSON SureColor S50600/S50610/S50670 Parts Manual
Links
$1.20
More Information
Manual Name EPSON SureColor S50600/S50610/S50670 Parts Manual
Format PDF
PDF Archive 8.57M
Pages 10
Type SERVICE or PARTS MANUAL
Compatible Model Epson SureColor S50600 S50610 S50670 Series




****** The following content is not included in the PDF manual, please use it online ******

ModelArticleReferenceDescription
SURECOLOR SC-S5060015741081SCREW ASSY,ASP
SURECOLOR SC-S5060015595732ADJUSTER ASSY.
SURECOLOR SC-S5060015606633CASTER,P60HG
SURECOLOR SC-S5060015606644CASTER,P60HGS
SURECOLOR SC-S5060015597965STAND,TOP,RIGHT
SURECOLOR SC-S5060016233405STAND,TOP,RIGHT
SURECOLOR SC-S5060015598006STAND,TOP,LEFT
SURECOLOR SC-S5060016233426STAND,TOP,LEFT
SURECOLOR SC-S5060015837578STAND,LEFT ASSY ESL ASP
SURECOLOR SC-S5060015837599STAND,RIGHT ASSY ESL ASP
SURECOLOR SC-S50600156066110ADJUSTER,KC-280-4-EP-UL
SURECOLOR SC-S506001574096100COVER,TOP,LEFT,ASSY,ASP
SURECOLOR SC-S506001552189101COVER,SIDE,RIGHT,UPPER
SURECOLOR SC-S506001574097102COVER,TOP,RIGHT,ASSY,ASP
SURECOLOR SC-S506001574098103COVER,FRONT,RIGHT,64, ASSY,ASP
SURECOLOR SC-S506001610084103COVER,FRONT,RIGHT,64, ASSY,ASP
SURECOLOR SC-S506001574099104COVER,MAINTENANCE,RIGHT,ASSY,ASP
SURECOLOR SC-S506001574100105COVER,MAINTENANCE,LEFT,ASSY,ASP
SURECOLOR SC-S506001574114106COVER SIDE RIGHT DOWN ASSY ESL,ASP
SURECOLOR SC-S506001574115107COVER SIDE LEFT DOWN ASSY ESL,ASP
SURECOLOR SC-S506001574268108COVER FRONT LEFT ASSY ESL ASP
SURECOLOR SC-S506001552188109COVER,TOP,PANEL
SURECOLOR SC-S50600155980211STAY,STAND,SUB,64
SURECOLOR SC-S506001552192110COVER,SIDE,LEFT,UPPER
SURECOLOR SC-S506001552912112COVER,MAINTENANCE
SURECOLOR SC-S506001552914113COVER,MAINTENANCE,HEAD
SURECOLOR SC-S506001583597114COVER,PRINTER,SUPPORT,64
SURECOLOR SC-S506001552191115HOUSING,BASE,SUPPORT,RIGHT
SURECOLOR SC-S506001552194116HOUSING,BASE,SUPPORT,LEFT
SURECOLOR SC-S506001552916117CAP,COVER,TUBE
SURECOLOR SC-S506001552177119KNOB,LEVER
SURECOLOR SC-S50600158975712STAY,STAND,64,ASP
SURECOLOR SC-S506001571646120LABEL,MODEL NAME
SURECOLOR SC-S506001586981121LABEL,PERIODIC MAINTENANCE
SURECOLOR SC-S506001560601125CAP,CR,ADJUST
SURECOLOR SC-S506002147858200BOARD ASSY.,MAIN
SURECOLOR SC-S506002138619201HARNESS
SURECOLOR SC-S506002130945202HARNESS
SURECOLOR SC-S506002130944203HARNESS
SURECOLOR SC-S506002142891204BOARD ASSY.,MAIN
SURECOLOR SC-S506002149216205BOARD ASSY.,SUB
   6644D,CC20 ASP STANDARD
SURECOLOR SC-S506002138603206HARNESS
SURECOLOR SC-S506002143593207HARNESS
SURECOLOR SC-S506002138605208HARNESS
SURECOLOR SC-S506002138621209HARNESS
SURECOLOR SC-S506002142888210BOARD ASSY.,POWER SUPPLY
SURECOLOR SC-S506002138596211HARNESS
SURECOLOR SC-S506002138598212HARNESS
SURECOLOR SC-S506002138614213HARNESS
SURECOLOR SC-S506002138618214HARNESS
SURECOLOR SC-S506002138620215HARNESS
SURECOLOR SC-S506002138622216HARNESS
SURECOLOR SC-S506002142882217BOARD ASSY.,SUB
SURECOLOR SC-S506002142879218BOARD ASSY.,SUB
SURECOLOR SC-S506002139319219FAN SET. DC (PROPELLER TYPE)
SURECOLOR SC-S506002142892220BOARD ASSY.,PANEL
SURECOLOR SC-S506002143595221HARNESS
SURECOLOR SC-S506002143596222HARNESS
SURECOLOR SC-S506002145945223BOARD ASSY.,POWER SUPPLY
SURECOLOR SC-S506002143594224HARNESS
SURECOLOR SC-S506002149057225BOARD ASSY.,SUB
   6703B,ASP STANDARD
SURECOLOR SC-S506001585147501SCALE.PF ASSY,ESL ASP
SURECOLOR SC-S506001574090502PRINTER,COVER,OPEN ASSY ESL,ASP
SURECOLOR SC-S506001574111503FULL,MAINTENANCE OPEN ASSY ESL,ASP
SURECOLOR SC-S506001574091504INK LOCK,P COVER, HOME,ASSY ESL,ASP
SURECOLOR SC-S506001574112505INK LOCK,MAINTENANCE, HOME,ASSY ESL,ASP
SURECOLOR SC-S506001588513506CARRIAGE ASSY ESL,ASP
SURECOLOR SC-S506001606046506CARRIAGE ASSY ESL,ASP
SURECOLOR SC-S506001619779506CARRIAGE ASSY ESL,ASP
SURECOLOR SC-S506001480133507PULLEY,DRIVEN
SURECOLOR SC-S506001480177508BOARD ASSY.,ENCODER
SURECOLOR SC-S506001559657509BELT,CR
SURECOLOR SC-S506002143464510PHOTO INTERRUPTER
SURECOLOR SC-S50600FA06010511PRINT HEAD,IA522V-1
SURECOLOR SC-S50600FA06030511PRINT HEAD,IA522V-1
SURECOLOR SC-S506002084550512BOARD ASSY.,INK MARK
SURECOLOR SC-S506002109393513BOARD ASSY.,DETECTOR,PW,B
SURECOLOR SC-S506002142288514HARNESS,CR,ENCODER
SURECOLOR SC-S506002142289515HARNESS,IMS
SURECOLOR SC-S506002142290516HARNESS,PW
SURECOLOR SC-S506002158134516HARNESS,PW
SURECOLOR SC-S506002139290517CABLE,SENSOR,PG
SURECOLOR SC-S506002147857518BOARD ASSY.,SUB
SURECOLOR SC-S506001574110519OIL PAD,ASSY ESL,ASP
SURECOLOR SC-S506001574092520APG,ASSY ESL,ASP
SURECOLOR SC-S506001587021521PRE,HEATER,ASSY ESL,ASP
SURECOLOR SC-S506001587020523AFTER,HEATER,ASSY ESL,ASP
SURECOLOR SC-S506001577586524LABEL,SET,AFTER HEATER
SURECOLOR SC-S506001574095525PANEL ASSY ESL,ASP
SURECOLOR SC-S506001574116526POROUS PAD,FLASH BOX,ASSY ESL,ASP
SURECOLOR SC-S506001585149527FLASHING BOX ASSY,ESL ASP
SURECOLOR SC-S506001588516528IH ASSY.,R ESL ASP
SURECOLOR SC-S506001610922528IH ASSY.,R ESL ASP
SURECOLOR SC-S506001575095529SEAL RUBBER,JOINT.,ASP
SURECOLOR SC-S506001574117530WIPER.,ASSY ESL,ASP
SURECOLOR SC-S506001598963531Replace: 1613445
SURECOLOR SC-S506001574118531POROUS PAD, CLEANER,WIPER.,ASSY ESL,ASP
SURECOLOR SC-S506001613445531POROUS PAD, CLEANER,WIPER.,ASSY ESL,ASP
SURECOLOR SC-S506001585150532PUMP,CAP.,ASSY ESL,ASP
SURECOLOR SC-S506001634139532PUMP,CAP.,ASSY ESL,ASP
SURECOLOR SC-S506001639828532PUMP,CAP.,ASSY ESL,ASP
SURECOLOR SC-S506001652408532PUMP,CAP.,ASSY ESL,ASP
SURECOLOR SC-S506001585135533Replace: 1599384
SURECOLOR SC-S506001599384533Replace: 1603571
SURECOLOR SC-S506001614369534DUCT,CR ASSY.,R,ESL ASP
SURECOLOR SC-S506001651940534DUCT,CR ASSY.,R,ESL ASP
SURECOLOR SC-S506001588514534Replace: 1610954
SURECOLOR SC-S506001610954534Replace: 1614369
SURECOLOR SC-S506001574106535HARNESS,HEAD ASSY,ASP
SURECOLOR SC-S506001574107536HARNESS,HEAD ASSY,C,ASP
SURECOLOR SC-S506001574120537SCALE,CR,ASP
SURECOLOR SC-S506002139052538FAN ASSY.,ABSORPTION
SURECOLOR SC-S506001574122539HEATER,PAPER GUIDE,FRONT,ASP
SURECOLOR SC-S506001559726540SEAL,IMS
SURECOLOR SC-S506002139305541CABLE,THERMISTOR
SURECOLOR SC-S506001574125542MOTOR ASSY.,PF,ASP
SURECOLOR SC-S506002133325543BOARD ASSY.,ENCODER,PF
SURECOLOR SC-S506002142296544HARNESS,PF,ENCORDER
SURECOLOR SC-S506001589601545PUSH RIVET,P6060W ASSY.B,ASP
SURECOLOR SC-S506002142297546HARNESS,SENSOR,PE
SURECOLOR SC-S506002139095547MOTOR ASSY.,CR
SURECOLOR SC-S506002130110548MOTOR ASSY.,ASF,SUB
SURECOLOR SC-S506002139286549CABLE,MOTOR,APG
SURECOLOR SC-S506001574109550FAN SET.DC,ASP
SURECOLOR SC-S506001532885551JOINT,CAP,B
SURECOLOR SC-S506001585084552COVER,CR,B
SURECOLOR SC-S506001559650553SPACER,CR,B
SURECOLOR SC-S506001559681554SHEET,GUIDE RAIL,TUBE,LOWER
SURECOLOR SC-S506001559690555TIMING BELT,PF
SURECOLOR SC-S506001562843557LABEL,CAUTION,P-COVER,RIGHT
SURECOLOR SC-S506001562845558LABEL,CAUTION,P-COVER,LEFT
SURECOLOR SC-S506002139279559CABLE,RELAY,FRONT,COVER,LEFT
SURECOLOR SC-S506002139282560CABLE,RELAY,MAINTENANCE COVER,LEFT
SURECOLOR SC-S506002142276561HARNESS,PANEL
SURECOLOR SC-S506002142331562HARNESS
SURECOLOR SC-S506002142278563HARNESS,CRCM1
SURECOLOR SC-S506002139289564CABLE,SENSOR,CR
SURECOLOR SC-S506002142295565HARNESS,CR
SURECOLOR SC-S506002139297566CABLE,RELAY,MOTOR,PF
SURECOLOR SC-S506002139302567CABLE,SENSOR,MANUAL RELEASE
SURECOLOR SC-S506002139303568CABLE,RELAY,FAN
SURECOLOR SC-S506002139304569CABLE,RELAY,FAN,B
SURECOLOR SC-S506002139306570CABLE,RELAY,HEATER
SURECOLOR SC-S506002139307571CABLE,RELAY,PLATEN,HEATER
SURECOLOR SC-S506002139308572CABLE,RELAY,HEATER,B
SURECOLOR SC-S506002139309573CABLE,RELAY,THERMISTOR
SURECOLOR SC-S506002139310574CABLE,RELAY,THERMISTOR,B
SURECOLOR SC-S506002139311575CABLE,RELAY,THERMISTOR,C
SURECOLOR SC-S506002143597576HARNESS
SURECOLOR SC-S506002143599577HARNESS
SURECOLOR SC-S506002143600578HARNESS
SURECOLOR SC-S506002143601579HARNESS
SURECOLOR SC-S506002143602580HARNESS
SURECOLOR SC-S506002143603581HARNESS
SURECOLOR SC-S506002143604582HARNESS
SURECOLOR SC-S506001559733583TAPE,HEATER WIRE,FASTEN
SURECOLOR SC-S506001588517584Replace: 1610921
SURECOLOR SC-S506001610921584IH ASSY.,L ESL ASP
SURECOLOR SC-S506001585144585CIRCULATION,PUMP ASSY. ESL ASP
SURECOLOR SC-S506001614334585CIRCULATION,PUMP ASSY. ESL ASP
SURECOLOR SC-S506001634186585CIRCULATION,PUMP ASSY. ESL ASP
SURECOLOR SC-S506001652836585CIRCULATION,PUMP ASSY. ESL ASP
SURECOLOR SC-S506001585151586HARNESS,HEAD,ASSY.,S ESL ASP
SURECOLOR SC-S506001585152587HARNESS,HEAD,ASSY.,S-C ESL ASP
SURECOLOR SC-S506002143671588CABLE,SENSOR,PAPER GUIDE,UPPER
SURECOLOR SC-S506001587018589DRIVEN ASSY.B ASP
SURECOLOR SC-S506001587017590DRIVEN ASSY. ASP
SURECOLOR SC-S506001630253590DRIVEN ASSY. ASP
SURECOLOR SC-S506001614370591DUCT,CR ASSY.,L,ESL ASP
SURECOLOR SC-S506001651941591DUCT,CR ASSY.,L,ESL ASP
SURECOLOR SC-S506001588515591Replace: 1610955
SURECOLOR SC-S506001610955591Replace: 1614370
SURECOLOR SC-S506002091058592BOARD ASSY.,PE
SURECOLOR SC-S506002143666593HARNESS,CRCM2
SURECOLOR SC-S506001585078594INFRARED RANGE FINDING SENSOR,ORA1S01
SURECOLOR SC-S506001581618595SHEET,PROTECT,INK
SURECOLOR SC-S506002145840596CABLE,SENSOR,PAPER DETECTOR
SURECOLOR SC-S506001575096NON FIGCLEANING STICK,(B)ASP
SURECOLOR SC-S506001575099NON FIGCLEANING STICK.,ASP
SURECOLOR SC-S506001574337NON FIGGREASE,G-81
SURECOLOR SC-S506001516265NON FIGGREASE,G-84
SURECOLOR SC-S506001580369NON FIGINK CART.BOXED,BK,PIG'T,1460,T687,700,AS
SURECOLOR SC-S506001580370NON FIGINK CART.BOXED,C,PIG'T,1460,T687,700,AS
SURECOLOR SC-S506001580371NON FIGINK CART.BOXED,M,PIG'T,1460,T687,700,AS
SURECOLOR SC-S506001585950NON FIGINK CART.BOXED,WH,PIG'T,14602,T713,600AS
SURECOLOR SC-S506001580372NON FIGINK CART.BOXED,Y,PIG'T,1460,T687,700,AS
SURECOLOR SC-S506001521154NON FIGOIL,O-17 SDOTT
   09-001 #F1043 SDOTT.COM
SURECOLOR SC-S506001583430NON FIGREPLACEMENT CART.UNBOXED,1460-B
   P0602,MADE IN INDONESIA
