****** The following content is not included in the PDF manual, please use it online ******

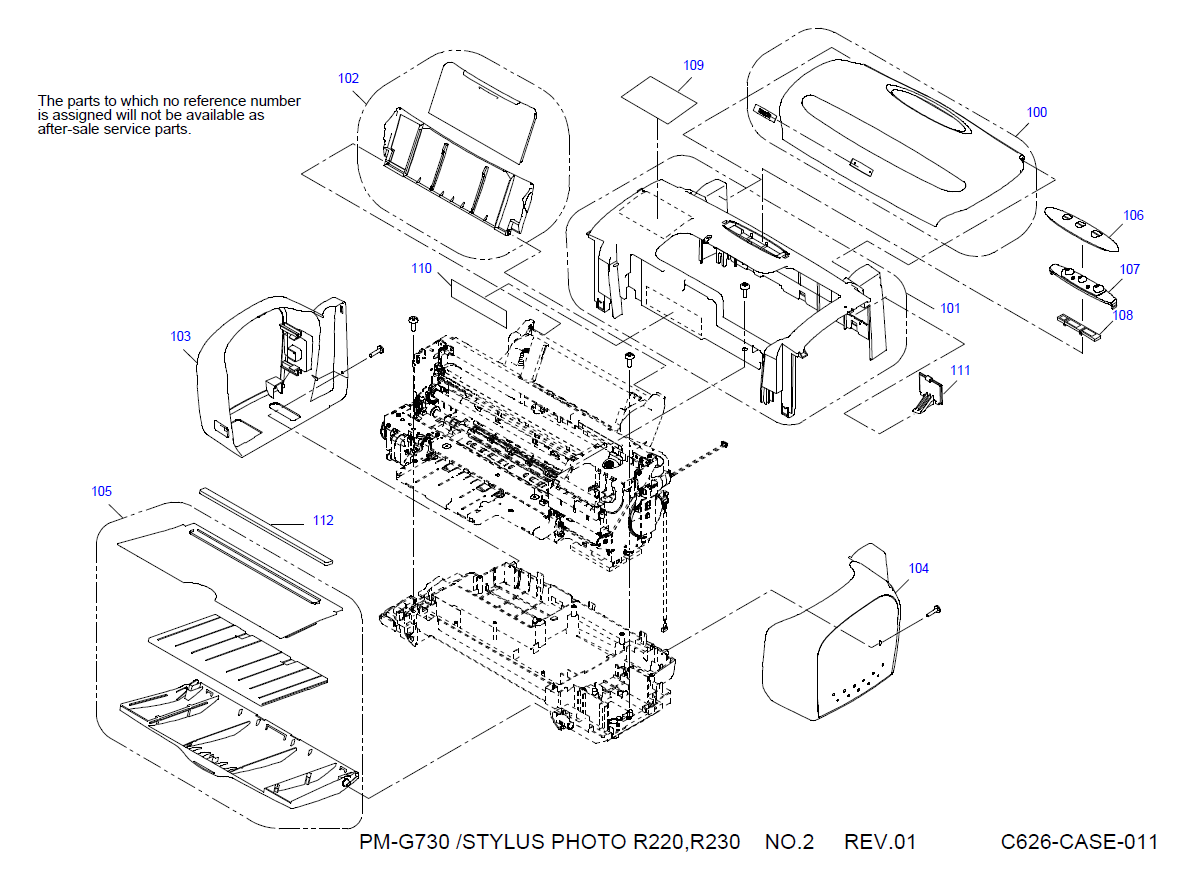

Model Article Reference Description
STYLUS PHOTO R220/230 1429662 1 SHEET CDR ASSY.,E
STYLUS PHOTO R220/230 1413157 100 COVER,PRINTER,ASSY,R220
STYLUS PHOTO R220/230 1296660 101 HOUSING,FRAME,C,EDG
STYLUS PHOTO R220/230 1268974 102 PAPER SUPPORT ASSY.,C546,ASP
STYLUS PHOTO R220/230 1413155 103 HOUSING LEFT ASSY.,C626,B
STYLUS PHOTO R220/230 1412101 104 HOUSING,RIGHT,EDG2
STYLUS PHOTO R220/230 1268966 105 STACKER ASSY.,C546,ASP
STYLUS PHOTO R220/230 1296655 106 PANEL,BUTTON,C,ENM3
STYLUS PHOTO R220/230 1412109 107 BUTTON,SW,B,EDG2
STYLUS PHOTO R220/230 1278830 108 GUIDE,BUTTON,SW
STYLUS PHOTO R220/230 1273377 109 LABEL,CAUTION
STYLUS PHOTO R220/230 1274134 110 LABEL,CAUTION,CD-R
STYLUS PHOTO R220/230 1269877 111 COVER,INK TUBE,EDG
STYLUS PHOTO R220/230 1273572 112 STOPPER,PAPER STACKER,B
STYLUS PHOTO R220/230 2107328 200 BOARD ASSY.,MAIN
STYLUS PHOTO R220/230 5975E,C626 ASP
STYLUS PHOTO R220/230 1431030 300 Replace: 1443461
STYLUS PHOTO R220/230 1443461 300 POWER SUPPLY ASSY.,C546,ASP,B
STYLUS PHOTO R220/230 2083795 310 BOARD ASSY.,INTERFACE
6000A,STANDARD
STYLUS PHOTO R220/230 2084482 320 HARNESS
STYLUS PHOTO R220/230 2083793 450 BOARD ASSY.,PANEL
STYLUS PHOTO R220/230 6001A,STANDARD
STYLUS PHOTO R220/230 2084443 460 CABLE,PANEL
STYLUS PHOTO R220/230 2105934 500 Replace: 2116002
STYLUS PHOTO R220/230 2116002 500 Replace: 2121119
STYLUS PHOTO R220/230 2121119 500 PRINTER MECHANISM(ASP)
STYLUS PHOTO R220/230 1261530 501 CARRIAGE
STYLUS PHOTO R220/230 1261542 504 HOLDER,FFC
STYLUS PHOTO R220/230 1269923 505 HOLDER,FFC,B
STYLUS PHOTO R220/230 2090735 506 BOARD ASSY.,DETECTOR,PW
STYLUS PHOTO R220/230 1249464 507 CAP,DETECTOR,PW
STYLUS PHOTO R220/230 1269561 508 GUIDE,IC
STYLUS PHOTO R220/230 1282407 509 C.B.P-TITE SCREW,2.5X8,F/ZN-3C
STYLUS PHOTO R220/230 1261531 510 HOLDER,I/C
STYLUS PHOTO R220/230 2082722 511 HARNESS,PW
STYLUS PHOTO R220/230 2086286 512 BOARD ASSY.,ENCORDER
STYLUS PHOTO R220/230 1299381 513 TIMING BELT,E
STYLUS PHOTO R220/230 1269562 514 LEVER,CARTRIDGE
STYLUS PHOTO R220/230 2084306 515 CABLE,HEAD
STYLUS PHOTO R220/230 1261545 516 SHAFT,CR,GUIDE
STYLUS PHOTO R220/230 1261564 519 EXTENSION SPRING,3.289
STYLUS PHOTO R220/230 1081759 520 SCALE,CR
STYLUS PHOTO R220/230 1410935 521 APG ASSY.,C626
STYLUS PHOTO R220/230 1414607 523 PAPER GUIDE UPPER SET ASSY.
STYLUS PHOTO R220/230 2084519 525 MOTOR ASSY.,CR
STYLUS PHOTO R220/230 2103883 525 MOTOR ASSY.,CR
STYLUS PHOTO R220/230 1263327 526 FIXED SPRING,CR SHAFT,RIGHT
STYLUS PHOTO R220/230 1295131 527 BUSHING,PARALLEL ADJUST,RIGHT,B
STYLUS PHOTO R220/230 1270223 528 EXTENSION SPRING,PUSH UP PLATE,R
STYLUS PHOTO R220/230 1263326 529 FIXED SPRING,CR SHAFT,LEFT
STYLUS PHOTO R220/230 1295135 530 BUSHING,PARALLEL ADJUST,LEFT,B
STYLUS PHOTO R220/230 1269003 531 PAPER GUIDE FRONT ASSY.,ASP
STYLUS PHOTO R220/230 1401122 532 POROUS PAD,PAPER GUIDE,FRONT,B
STYLUS PHOTO R220/230 1292581 533 POROUS PAD,PAPER GUIDE,FRONT,SUPPORT,B
STYLUS PHOTO R220/230 1401493 534 POROUS PAD,PAPER GUIDE,FRONT,LEFT,B
STYLUS PHOTO R220/230 1261592 535 SPUR GEAR,41.38
STYLUS PHOTO R220/230 1270224 536 EXTENSION SPRING,PUSH UP PLATE,L
STYLUS PHOTO R220/230 1263380 537 COMPRESSION SPRING,1.27
STYLUS PHOTO R220/230 2089355 538 MOTOR ASSY.,PF,B
STYLUS PHOTO R220/230 1268957 539 FRAME EJ,ASSY.,ASP
STYLUS PHOTO R220/230 1298231 540 ROLLER EJ ASSY.
STYLUS PHOTO R220/230 1405037 541 CDR,GUIDE,FRAME ASSY.,H,C546,ASP
STYLUS PHOTO R220/230 1043083 542 COMPRESSION SPRING,5.1
STYLUS PHOTO R220/230 1040649 543 LOCK,STACKER
STYLUS PHOTO R220/230 2084414 544 SENSOR ASSY.,CDR
STYLUS PHOTO R220/230 1283268 545 Replace: 1437858
STYLUS PHOTO R220/230 1437858 545 INK SYSTEM ASSY.,B
STYLUS PHOTO R220/230 1262113 546 LEVER,LOCK,SLIDER
STYLUS PHOTO R220/230 1244305 547 COMBINATION GEAR,27.2,19.2
STYLUS PHOTO R220/230 1261630 548 LEVER,CHANGE
STYLUS PHOTO R220/230 1250632 549 COMPRESSION SPRING,2.36
STYLUS PHOTO R220/230 1250989 550 SPUR GEAR,25.6
STYLUS PHOTO R220/230 1244304 551 SPUR GEAR,27.2
STYLUS PHOTO R220/230 1261596 552 COMBINATION GEAR,20.82,24
STYLUS PHOTO R220/230 1270339 554 SHIELD PLATE,FFC
STYLUS PHOTO R220/230 2082758 555 BOARD ASSY.,CSIC
STYLUS PHOTO R220/230 2060802 556 CONNECTER,CSIC
STYLUS PHOTO R220/230 1261590 557 ROLLER,PF
STYLUS PHOTO R220/230 1303728 558 CARRIAGE ASSY.,ASP SDOTT-PARTS
STYLUS PHOTO R220/230 1275672 559 TORSION SPRING,LEVER,CARTRIDGE
STYLUS PHOTO R220/230 1263395 561 BUSHING,ROLLER,PF,LEFT
STYLUS PHOTO R220/230 1261578 562 BUSHING,ROLLER,PF,RIGHT
STYLUS PHOTO R220/230 F166000 700 PRINT HEAD
540
STYLUS PHOTO R220/230 1423420 701 ASF ASSY.,I
STYLUS PHOTO R220/230 1268943 702 ROLLER,RETARD,ASSY.,ASP
STYLUS PHOTO R220/230 1262190 703 COMPRESSION SPRING,2.51
STYLUS PHOTO R220/230 1295626 704 POROUS PAD,INK EJECT,SMALL,B
STYLUS PHOTO R220/230 1295625 705 POROUS PAD,INK EJECT,UPPER,B
STYLUS PHOTO R220/230 1295624 706 POROUS PAD,INK EJECT,LOWER,B
STYLUS PHOTO R220/230 1262455 707 Replace: 1482604
STYLUS PHOTO R220/230 1482604 707 POROUS PAD,CAP,LOWER,LARGE
STYLUS PHOTO R220/230 1272087 708 Replace: 1482606
STYLUS PHOTO R220/230 1482606 708 POROUS PAD,CAP,LOWER,SMALL
STYLUS PHOTO R220/230 1300403 709 POROUS PAD,INK EJECT,UPPER,SUPPORT,B
STYLUS PHOTO R220/230 1249453 710 POROUS PAD,SLIDER,CAP,D6
STYLUS PHOTO R220/230 1244284 711 INSULATOR,FRAME,MAIN
STYLUS PHOTO R220/230 1217084 712 FOOT
STYLUS PHOTO R220/230 1279180 713 Replace: 1436387
STYLUS PHOTO R220/230 1436387 713 HOLDER SHAFT ASSY.,B,ASP
STYLUS PHOTO R220/230 1075955 714 ROLLER,LD,B SDOTT.COM
STYLUS PHOTO R220/230 1218235 NON FIG GREASE G-63
40 GRAM
