EPSON Stylus Pro 4880 4880C Parts Manual

In stock
SKU
EP-4880-PM
$1.20
Links
$1.20
More Information
Manual Name EPSON Stylus Pro 4880 4880C Parts Manual
Format PDF
PDF Archive 4.98M
Pages 13
Type SERVICE or PARTS MANUAL
Compatible Model Epson Stylus Pro 4880 4880C Series

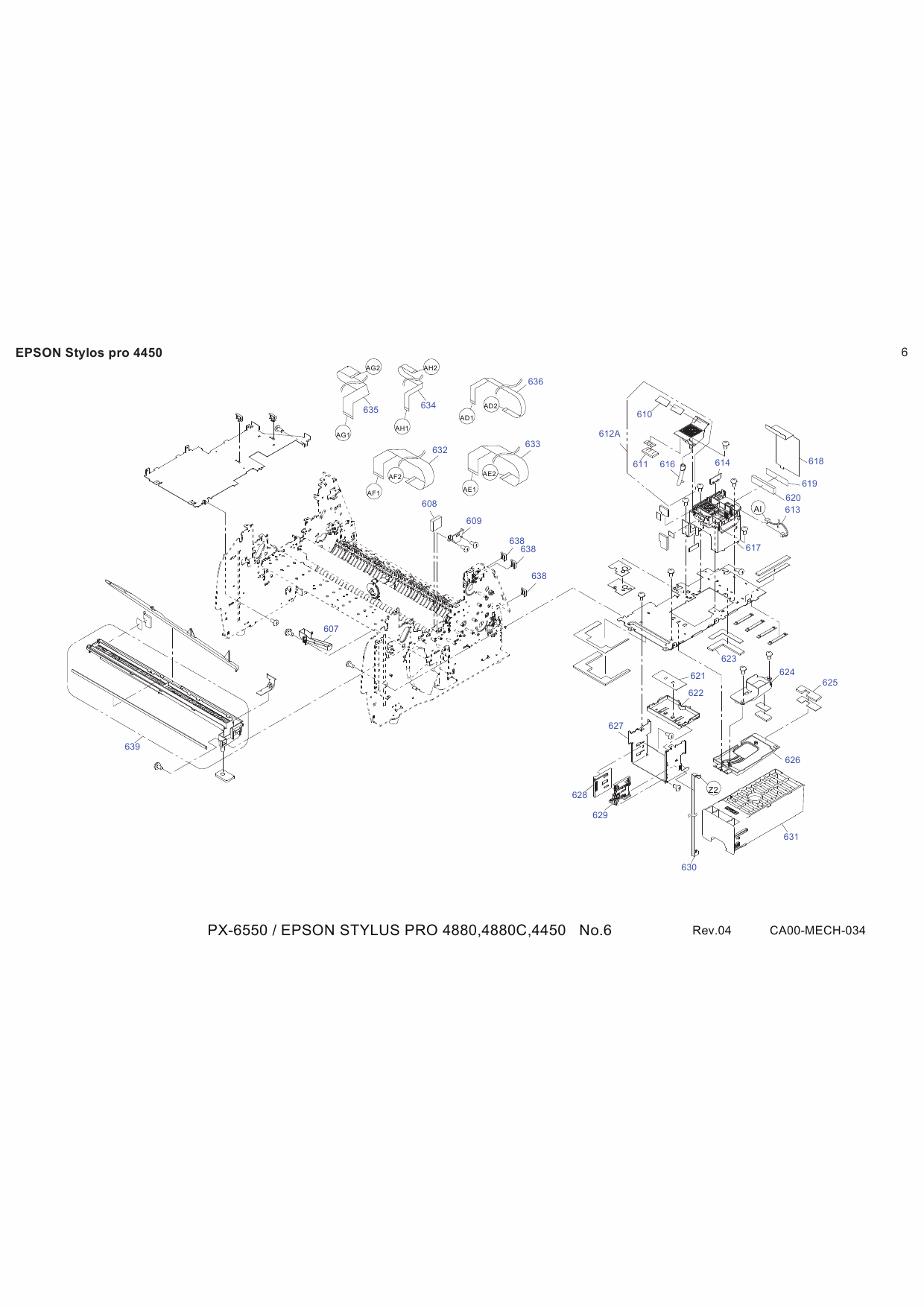

****** The following content is not included in the PDF manual, please use it online ******

STYLUS PRO 4880 1411496 100 HOLDER,ROLL ASSY.,C593,ESL,ASP
STYLUS PRO 4880 1104332 103 ADAPTER
STYLUS PRO 4880 1104330 104 FLANGE,RIGHT
STYLUS PRO 4880 1104331 105 FLANGE,LEFT
STYLUS PRO 4880 1263652 106 SCROLLER,SAB ASSY.
STYLUS PRO 4880 1220015 107 SHAFT,STOPPER,L
STYLUS PRO 4880 1264207 108 MAKEUP SCREW
STYLUS PRO 4880 1411500 109 STACKER ASSEMBLY,C593,B,ESL,ASP
STYLUS PRO 4880 1540124 110 STACKER,D
STYLUS PRO 4880 1540123 111 GUIDE,STACKER,B
STYLUS PRO 4880 1540122 112 STACKER,SUPPORT,B
STYLUS PRO 4880 1411499 113 TRAY ASSEMBLY,C593,B,ESL,ASP
STYLUS PRO 4880 1477949 114 LABEL,MODEL NAME,F
STYLUS PRO 4880 1475433 115 LABEL,ULTRA CHROME INK,K3VM
STYLUS PRO 4880 1400868 117 LABEL,ASF SET
STYLUS PRO 4880 1525382 118 LABEL,SPINDLE
STYLUS PRO 4880 1471104 119 LABEL,INK COLOR,LEFT
STYLUS PRO 4880 1305014 120 COVER,PRINTER,593
STYLUS PRO 4880 1299011 121 COVER,I/H,LEFT,8C
STYLUS PRO 4880 1299015 122 GUIDE,I/H,LEFT,8C
STYLUS PRO 4880 1400729 123 LABEL,CHOKE CLEANING
STYLUS PRO 4880 1400870 124 LABEL,PAPER LEVER SET UP
STYLUS PRO 4880 1402658 126 LABEL,ROLL PAPER SET,B
STYLUS PRO 4880 1249443 127 LABEL,PAPER JAMMING REMOVAL
STYLUS PRO 4880 1305017 128 COVER,REAR,C593
STYLUS PRO 4880 1305026 129 KNOB,RELEASE,LEVER,C593
STYLUS PRO 4880 1305019 130 KNOB,I/C,LOCK LEVER,C593
STYLUS PRO 4880 1400736 131 LABEL,CAUTION,TRANSPORT
STYLUS PRO 4880 1299013 132 GUIDE,I/H,RIGHT,8C
STYLUS PRO 4880 1471107 133 LABEL,INK COLOR,RIGHT
STYLUS PRO 4880 1299007 134 COVER,I/H,RIGHT,8C
STYLUS PRO 4880 1043027 136 MIN SIDE LOCK#091Y
STYLUS PRO 4880 2100126 150 FAN MOTOR,FRAME,SHIELD
STYLUS PRO 4880 1299523 151 COVER,HARNESS,B
STYLUS PRO 4880 1269616 152 FILTER,FAN ASSY.
STYLUS PRO 4880 1469116 154 COVER,IF,CA00
STYLUS PRO 4880 1219904 156 PAD,AIR SEAL,D
STYLUS PRO 4880 2103408 157 FAN,BLOWER,C593
STYLUS PRO 4880 1273730 158 COVER,FAN,LEFT
STYLUS PRO 4880 1273728 159 PAD,FAN
STYLUS PRO 4880 1273729 160 COVER,FAN,RIGHT
STYLUS PRO 4880 1411497 161 PAPER GUIDE,MIDDLE ASSY.,C593,ESL,ASP
STYLUS PRO 4880 1230533 162 COMPRESSION SPRING,3.47
STYLUS PRO 4880 1306274 163 LEVER,LOCK,PAPER GUIDE,MIDDLE,C593
STYLUS PRO 4880 1219923 164 PAPER GUIDE,PAPER EJECT,STACK
STYLUS PRO 4880 1259969 165 SHEET,PAPER GUIDE,PAPER EJECT,STACK
STYLUS PRO 4880 1219832 166 GROUND SPRING,PAPER GUIDE,MIDDLE
STYLUS PRO 4880 1469115 168 GROUND PLATE,IF,CA00
STYLUS PRO 4880 2131666 200 BOARD ASSY.,MAIN
6347G,ASP 8 Color's Model
STYLUS PRO 4880 2157974 200 BOARD ASSY.,MAIN
6347G,ASP 8 COLOR'S MODEL
STYLUS PRO 4880 2115362 205 FAN SET. DC (PROPELLER TYPE)
STYLUS PRO 4880 2091981 300 POWER SUPPLY UNIT
STYLUS PRO 4880 2091965 301 HARNESS
AC INRET(3PIN)
STYLUS PRO 4880 2091966 302 HARNESS
STYLUS PRO 4880 2118679 500 Replace: 2153716
STYLUS PRO 4880 2153716 500 PRINTER MECHANISM,M-AB62-100,ESL,ASP
STYLUS PRO 4880 1411502 501 COVER ASSY.,SIDE,L,C593,ESL,ASP
STYLUS PRO 4880 1305765 505 PANEL,FRONT,8C
STYLUS PRO 4880 1246018 507 STOPPER,COVER PRINTER,LEFT
STYLUS PRO 4880 1246017 508 STOPPER,COVER PRINTER,RIGHT
STYLUS PRO 4880 1305018 511 COVER,INSIDE,RELEASE,LEVER,C593
STYLUS PRO 4880 1411501 512 COVER ASSY.,SIDE,R.C593,ESL,ASP
STYLUS PRO 4880 1553931 513 POROUS PAD,HOLDER,INK EJECT,B
STYLUS PRO 4880 1553932 514 POROUS PAD,INK EJECT,SUB,B
STYLUS PRO 4880 1219993 517 FRAME,PANEL,UNDER,RIGHT
STYLUS PRO 4880 2080893 518 CONTROL,PANEL
STYLUS PRO 4880 2080201 519 HARNESS,PANEL
STYLUS PRO 4880 1305008 520 LOGO PLATE,13X54,G
STYLUS PRO 4880 1469905 550 HOLDER ASSY.,IC,LEFT,CA00,ESL ASP
STYLUS PRO 4880 1091090 552 FRAME,HOLDER,IC,UPPER
STYLUS PRO 4880 1091091 553 FRAME,HOLDER,IC,LOWER
STYLUS PRO 4880 1091094 554 PRESSING PLATE,IC
STYLUS PRO 4880 1091096 555 TORSION SPRING,158.6
STYLUS PRO 4880 1091098 556 FAN GEAR,34
STYLUS PRO 4880 1091099 557 CAM,IC,FIXING
STYLUS PRO 4880 1219632 558 SHAFT,LOCK,IC
STYLUS PRO 4880 1219633 559 FRAME,I/S,TOP
STYLUS PRO 4880 1219661 560 LEVER,IC,OPERATE
0
STYLUS PRO 4880 1219663 561 SPUR GEAR,22
STYLUS PRO 4880 1469904 562 FRAME ASSY.,NEEDLE,CA00,ESL ASP
STYLUS PRO 4880 1230884 563 MOUNTING PLATE ASSY.,HOLDER,IC,R
STYLUS PRO 4880 1264224 566 GROUND PLATE,IH
STYLUS PRO 4880 2020393 567 DETECTOR,LEAF,B2
STYLUS PRO 4880 2060507 568 BOARD ASSY.,IC
STYLUS PRO 4880 2060220 569 CONNECTOR,CARTRIDGE,A
STYLUS PRO 4880 1505546 571 CAM,VALVE,B
STYLUS PRO 4880 2078939 572 HARNESS,I/S,L
STYLUS PRO 4880 1249365 573 TUBE,SUPPLY,INK,MB
STYLUS PRO 4880 1249360 574 TUBE,SUPPLY,INK,C
STYLUS PRO 4880 1249361 575 TUBE,SUPPLY,INK,M
STYLUS PRO 4880 1249364 576 TUBE,SUPPLY,INK,Y
STYLUS PRO 4880 1056164 577 Replace: 1614680
STYLUS PRO 4880 1614680 577 ORING,CONECTOR M7
STYLUS PRO 4880 1091107 578 CONNECTING SCREW,M7
STYLUS PRO 4880 1235237 579 JOINT,3
STYLUS PRO 4880 1249356 580 JOINT,3,L
STYLUS PRO 4880 2082704 581 HARNESS,CSIC,MB
STYLUS PRO 4880 2082705 582 HARNESS,CSIC,C
STYLUS PRO 4880 2082706 583 HARNESS,CSIC,M
STYLUS PRO 4880 2082707 584 HARNESS,CSIC,Y
STYLUS PRO 4880 1299894 587 TUBE,SUPPLY,INK,LLK
STYLUS PRO 4880 1249362 588 TUBE,SUPPLY,INK,LC
STYLUS PRO 4880 1249363 589 TUBE,SUPPLY,INK,LM
STYLUS PRO 4880 1299893 590 TUBE,SUPPLY,INK,ALK
STYLUS PRO 4880 2082708 591 HARNESS,CSIC,BK
STYLUS PRO 4880 2082709 592 HARNESS,CSIC,LC
STYLUS PRO 4880 2082710 593 HARNESS,CSIC,LM
STYLUS PRO 4880 2082711 594 HARNESS,CSIC,LK
STYLUS PRO 4880 2078951 595 HARNESS,I/S,R
STYLUS PRO 4880 1469906 596 HOLDER ASSY.,IC,RIGHT,CA00,ESL ASP
STYLUS PRO 4880 1442067 607 GUTTER ASSY.,INK EJECT,ESL,ASP
STYLUS PRO 4880 1264116 608 SPACER,FRAME,PAPER GUIDE,FRONT
STYLUS PRO 4880 1262677 609 INDUCTION DUCT
STYLUS PRO 4880 1270335 610 POROUS PAD,BOX,FL,UPPER
STYLUS PRO 4880 1270047 611 POROUS PAD,BOX,FL,LOWER
STYLUS PRO 4880 1408200 612A BOX ASSY.,FLUSHING ASSY.,ESL ASP
STYLUS PRO 4880 2082701 613 HARNESS,PUMP,PHASE DETECTION
STYLUS PRO 4880 1407807 614 CLEANER,HEAD,A,ASP
STYLUS PRO 4880 1614686 614 CLEANER,HEAD,A,ASP
STYLUS PRO 4880 1264516 616 JOINT,BOX,FLUSHING
STYLUS PRO 4880 1408199 617 PUMP CAP ASSY. ESL,ASP
STYLUS PRO 4880 1270025 618 SHEET,INK,STOPPER,C
STYLUS PRO 4880 1276759 619 TAPE,INK,STOPPER,C
STYLUS PRO 4880 1553933 620 POROUS PAD,INK,STOPPER,C,B
STYLUS PRO 4880 1220013 621 LEAF SPRING,LOCK
STYLUS PRO 4880 1219997 622 GUIDE RAIL,INK EJECT BOX,UPPER
STYLUS PRO 4880 1556159 623 POROUS PAD,GUIDE,INK EJECT,B,B
STYLUS PRO 4880 1234019 624 GUIDE,INK EJECT,B
STYLUS PRO 4880 1556158 625 POROUS PAD,GUIDE,INK EJECT,A,B
STYLUS PRO 4880 1234018 626 GUIDE,INK EJECT,A
STYLUS PRO 4880 1220006 627 BRACKET,INK EJECT BOX
STYLUS PRO 4880 1219992 628 GUIDE RAIL,INK EJEXT BOX,LEFT
STYLUS PRO 4880 1408203 629 HOLDER ASSY.,BOARD,INK EJECT,ESL ASP
STYLUS PRO 4880 2080880 630 HARNESS,CSIC,MT
STYLUS PRO 4880 1554898 631 POROUS PAD ASSY.,INK EJECT,PXMT2,B,ASP
STYLUS PRO 4880 2091558 632 HARNESS,R1,C593
STYLUS PRO 4880 2091559 633 HARNESS,R2,C593
STYLUS PRO 4880 2091556 634 HARNESS,L1,C593
STYLUS PRO 4880 2091557 635 HARNESS,L2,C593
STYLUS PRO 4880 2091560 636 HARNESS,PANEL,INTERMIT,C593
STYLUS PRO 4880 1250214 638 RECYCL CLAMP
STYLUS PRO 4880 1411491 639 GUTTER,INK ASSY.C593,ESL,ASP
STYLUS PRO 4880 2129963 650 BOARD ASSY.,SUB
6094B,ASP STANDARD
STYLUS PRO 4880 1219871 651 DUCT,AIR,E
STYLUS PRO 4880 1230520 652 EXTENSION SPRING,2.55
STYLUS PRO 4880 1249354 653 GUIDE,FFC
STYLUS PRO 4880 1230530 654 EXTENSION SPRING,13.05
STYLUS PRO 4880 2091572 655 MOTOR ASSY.,PF,C593
21.84W,DC
STYLUS PRO 4880 1219869 656 DUCT,AIR,D
STYLUS PRO 4880 1219926 661 ROLLER,PAPER GUIDE
STYLUS PRO 4880 1400748 663 LABEL,CUTTER CHANGE
STYLUS PRO 4880 2091566 665 HARNESS,FAN,A,C593
STYLUS PRO 4880 2091567 666 HARNESS,FAN,B,C593
STYLUS PRO 4880 1219868 669 DUCT,AIR,A
STYLUS PRO 4880 2078977 670 HARNESS,COVER OPEN
STYLUS PRO 4880 1269667 671 LEVER,ROLLER,SUB
STYLUS PRO 4880 1270018 672 COVER,DUCT,C
STYLUS PRO 4880 1270044 673 PAD,DUCT,RIGHT LOWER
STYLUS PRO 4880 1219867 674 DUCT,AIR,C
STYLUS PRO 4880 2135218 675 BOARD ASSY.,SUB
5922B,ASP STANDARD
STYLUS PRO 4880 2100128 678 MOTOR ASSY.,PG
DC
STYLUS PRO 4880 1219759 679 SPUR GEAR,36
STYLUS PRO 4880 1230523 680 EXTENSION SPRING,11.4
STYLUS PRO 4880 1249388 681 COMBINATION GEAR,13.6,20.8
STYLUS PRO 4880 1219767 682 SPUR GEAR,16
STYLUS PRO 4880 1219760 683 COMBINATION GEAR,40,20
STYLUS PRO 4880 1219758 684 COMBINATION GEAR,56,8.8
STYLUS PRO 4880 1219870 685 DUCT,AIR,B
STYLUS PRO 4880 1270020 687 PAD,DUCT,E
STYLUS PRO 4880 1264223 688 GROUND SPRING,PAPER GUIDE,MIDDLE,LEFT
STYLUS PRO 4880 1265567 690 COVER,DETECTOR,PAPER GUIDE,MIDDLE
STYLUS PRO 4880 2091571 691 HARNESS,DETECTOR,PAPER GUIDE CENTER,C593
STYLUS PRO 4880 1276760 693 POROUS PAD,FRAME,SUB,RIGHT
STYLUS PRO 4880 1273504 694 CASE FEET,CP-30-FF-4A,BLACK
STYLUS PRO 4880 2129964 695 BOARD ASSY.,SUB
6095B,ASP STANDARD
STYLUS PRO 4880 2091563 696 HARNESS,HEAD,A
STYLUS PRO 4880 2091561 697 HARNESS,HEAD,INTERMIT,A
STYLUS PRO 4880 F187000 700 PRINT HEAD
1440
STYLUS PRO 4880 1290785 701 CARRIAGE,B,B
STYLUS PRO 4880 1219751 702 PLATE,DAMPER
STYLUS PRO 4880 1419222 703 VALVE ASSY.,HEAD,C,ESL,ASP
STYLUS PRO 4880 1287667 704 GROUND PLATE,A,B
STYLUS PRO 4880 1264620 705 POROUS PAD,CR
STYLUS PRO 4880 1298921 706 CARRIAGE,C,C593
STYLUS PRO 4880 1540151 711 COVER,CR,C
STYLUS PRO 4880 2080204 712 BOARD ASSY.,MULTISENSOR
STYLUS PRO 4880 2078962 713 HARNESS,MULTISENSOR
STYLUS PRO 4880 1261387 714 LABEL,CUT POSITION
STYLUS PRO 4880 1219716 715 HOLDER,MULTISENSOR
STYLUS PRO 4880 1300413 716 PLATE,BEARING,R,B
STYLUS PRO 4880 1219748 717 CAM,INCLINATION,R
STYLUS PRO 4880 1400962 718 LEVER,FASTEN,FOR TRANSFER,B
STYLUS PRO 4880 1219709 719 SHAFT,CONNECTION
STYLUS PRO 4880 1219711 720 HOLDER,BEARING
STYLUS PRO 4880 1272861 721 COMPRESSION SPRING,27.8
STYLUS PRO 4880 1260145 722 POLY SLIDER,STW-FT40,t=0.25
STYLUS PRO 4880 1219708 723 SHAFT,BEARING
STYLUS PRO 4880 1219747 725 CAM,INCLINATION,L
STYLUS PRO 4880 1230518 726 COMPRESSION SPRING,0.191
STYLUS PRO 4880 1219730 727 SLIDER,CR LOCK
STYLUS PRO 4880 1230517 728 COMPRESSION SPRING,0.52
STYLUS PRO 4880 1287668 729 GROUND PLATE,B,B
STYLUS PRO 4880 1219712 730 LEVER,INCLINATION
STYLUS PRO 4880 1230515 731 EXTENSION SPRING,3.81
STYLUS PRO 4880 1290784 732 CARRIAGE,A,B
