EPSON Stylus Pro 9890 9908 Parts Manual

In stock
SKU
EP-9890-PM
$1.20
PDF
$1.20
More Information
Manual Name EPSON Stylus Pro 9890 9908 Parts Manual
Format PDF
PDF Archive 6.97 MB
Pages 9
Brand EPSON
Type SERVICE or PARTS MANUAL
Compatible Model Epson Stylus Pro 9890




****** The following content is not included in the PDF manual ******

STYLUS PRO 9890 1507329 1 PIPE,BASKET,CENTER,ASP
STYLUS PRO 9890 1507330 2 ARM,BASKET,ASP
STYLUS PRO 9890 1507327 3 BASKET ASSY,ASP
STYLUS PRO 9890 1802416 5 PAPER GUIDE BOTTOM,A,ASP
STYLUS PRO 9890 1507307 6 BOX,MANUAL,ASP
STYLUS PRO 9890 1802419 7 STAND RIGHT UNIT,D,ASP
STYLUS PRO 9890 1858896 7 STAND RIGHT UNIT,D,ASP
STYLUS PRO 9890 1802420 8 STAND LEFT UNIT,D,ASP
STYLUS PRO 9890 1858895 8 STAND LEFT UNIT,D,ASP
STYLUS PRO 9890 1686966 9 STAY STAND ASSY.,44,ASP
STYLUS PRO 9890 1705824 10 SHAFT,BASKET,ASSY,A ASP.
STYLUS PRO 9890 1504176 100 SHAFT,COVER,IC,LEFT,UNIT,ESL,ASP
STYLUS PRO 9890 1504177 101 SHAFT,COVER,IC,RIGHT,UNIT,ESL,ASP
STYLUS PRO 9890 1479991 102 STOPPER,COVER,FRONT
STYLUS PRO 9890 1479983 103 GROUNDING PLATE,ROLL
STYLUS PRO 9890 1504186 104 COVER,FRONT,RIGHT,UNIT,ESL,ASP
STYLUS PRO 9890 1504187 105 COVER,FRONT,LEFT,UNIT,ESL,ASP
STYLUS PRO 9890 1504219 107 COVER ROLL ASSY. ASP
STYLUS PRO 9890 1541857 108 COVER,IC,RIGHT,UNIT,8C,ESL,ASP
STYLUS PRO 9890 1541858 109 COVER,IC,LEFT,UNIT,8C,ESL,ASP
STYLUS PRO 9890 1499705 11 CASTER,P-60-HT
STYLUS PRO 9890 1496118 110 LABEL,ROLL PAPER SET,PAPER GUIDE LOWER
STYLUS PRO 9890 1507326 111 COVER FRONT,ASP
STYLUS PRO 9890 1476652 112 LOGO PLATE,86.5X21.6
STYLUS PRO 9890 1480012 113 CATCH,STRIKER
STYLUS PRO 9890 1480009 114 STRIKER,SENSOR
STYLUS PRO 9890 1507312 115 COVER,FRONT,RIGHT,ASP
STYLUS PRO 9890 1507313 116 COVER,FRONT,LEFT,ASP
STYLUS PRO 9890 1507311 117 COVER,REAR,LEFT,ASP
STYLUS PRO 9890 1479986 118 COVER,SIDE,ROLL,LEFT
STYLUS PRO 9890 1479985 119 COVER,SIDE,ROLL,RIGHT
STYLUS PRO 9890 1499706 12 CASTER,P-60-HTS
STYLUS PRO 9890 1479988 120 COVER,TOP,BASE,SUPPORT,RIGHT
STYLUS PRO 9890 1507305 121 COVER,ROLL,SUPPORT,RIGHT,ASP
STYLUS PRO 9890 1479982 122 COVER,ROLL,SUPPORT,LEFT
STYLUS PRO 9890 1507308 13 JOINT,PIPE,BASKET,FRONT,ASP
STYLUS PRO 9890 1475434 137 LABEL,ULTRA CHROME INK,K3VM,B
STYLUS PRO 9890 1535258 138 LABEL,MODEL NAME,S
STYLUS PRO 9890 1480107 139 HANDLE
STYLUS PRO 9890 1507309 14 PIPE,BASKET,FRONT,SIDE,ASP
STYLUS PRO 9890 1724855 140 COVER,TOP,BASE,ASP
STYLUS PRO 9890 1507328 15 PIPE,BASKET,UPPER,ASP
STYLUS PRO 9890 1481643 16 JOINT,PIPE,BASKET,REAR,LEFT
STYLUS PRO 9890 1673119 160 PROUS PAD,IH
STYLUS PRO 9890 1507332 17 JOINT,PIPE,BASKET,REAR,RIGHT,ASP
STYLUS PRO 9890 1481598 18 HOLDER,PIPE,BASKET,FRONT
STYLUS PRO 9890 1481599 19 HOLDER,PIPE,BASKET,REAR
STYLUS PRO 9890 5120516 20 PAD,CR,B
STYLUS PRO 9890 2144298 200 BOARD ASSY.,MAIN[2135466)
STYLUS PRO 9890 2124763 201 BOARD ASSY.,SUB
STYLUS PRO 9890 2124764 202 BOARD ASSY.,SUB
STYLUS PRO 9890 2145686 203 BOARD ASSY.,SUB
STYLUS PRO 9890 2126128 204 BOARD ASSY.,SUB
STYLUS PRO 9890 1480306 21 MOUNTING PLATE,PAPER GUIDE,BOTTOM
STYLUS PRO 9890 1514763 22 SCREW ASSY.,ASP
STYLUS PRO 9890 1686969 24 STAND,UNIT,44,ESL,ASP
STYLUS PRO 9890 1802417 24 STAND,UNIT,B,44,ESL,ASP
STYLUS PRO 9890 1858898 24 STAND,UNIT,B,44,ESL,ASP
STYLUS PRO 9890 1539605 300 POWER SUPPLY UNIT,C,ASP
STYLUS PRO 9890 1546291 301 HARNESS,S.ASP
STYLUS PRO 9890 2120026 302 FAN ASSY.
STYLUS PRO 9890 1716011 501 GUIDE ROLL PAPER,L,UNIT,D,ESL,ASP
STYLUS PRO 9890 1507818 502 MOUNTING PLATE COVER ROLL PAPER LEFT,ASP
STYLUS PRO 9890 1720411 503 REWIND,UNIT,C,ESL,ASP
STYLUS PRO 9890 1480327 504 RAIL,GUIDE,ROLL PAPER
STYLUS PRO 9890 1504214 505 SENSOR,PE.,UNIT,ESL,ASP
STYLUS PRO 9890 2143464 506 PHOTO INTERRUPTER
STYLUS PRO 9890 1541863 507 CABLE,DETECTOR,HP,CR,ASP
STYLUS PRO 9890 1504175 508 DETECTOR,PAPER THICKNESS,UNIT,ESL,ASP
STYLUS PRO 9890 1637117 509 PANEL,UNIT,C,ESL,ASP
STYLUS PRO 9890 2142271 510 HARNESS,PANEL
STYLUS PRO 9890 1504198 511 GUIDE,ROLL,PAPER,RIGHT,UNIT,ESL,ASP
STYLUS PRO 9890 1715360 512 PULLEY,DRIVEN,UNIT,44,D,ESL,ASP
STYLUS PRO 9890 1550667 513 SCALE,CR,C,ASP
STYLUS PRO 9890 1518708 514 MOTOR ASSY.,CR.,ASP
STYLUS PRO 9890 1811655 515 HOLDER,ASSY.,IC,RIGHT,8C,E,ESL,ASP
STYLUS PRO 9890 1811656 516 HOLDER,ASSY.,IC,LEFT,8C,E,ESL ASP
STYLUS PRO 9890 1504180 517 PLUNGER,ASSY,ASP
STYLUS PRO 9890 2142270 518 HARNESS,RELAY,HEAD,RIGHT
STYLUS PRO 9890 2142299 519 HARNESS,RELAY,HEAD,LEFT
STYLUS PRO 9890 1705593 520 CR,UNIT,D,ASP
STYLUS PRO 9890 2183502 521 BOARD ASSY.,INK MARK,D
STYLUS PRO 9890 1480170 522 COVER,CR,MAIN
STYLUS PRO 9890 F191151 523 PRINT HEAD,IA0220-15,ASP
STYLUS PRO 9890 F191152 523 PRINT HEAD,IA0220-15,ASP,2
STYLUS PRO 9890 2142248 524 HARNESS,HEAD,A
STYLUS PRO 9890 1521061 525 HARNESS,HEAD,B,B,ASSY.,ASP
STYLUS PRO 9890 1802712 526 SELECTOR,UNIT,F,ESL,ASP
STYLUS PRO 9890 1504184 528 SENSOR,COVER,FRONT,RIGHT,UNIT,ESL,ASP
STYLUS PRO 9890 1504185 529 SENSOR,COVER,FRONT,LEFT,UNIT,ESL,ASP
STYLUS PRO 9890 1531123 530 CLAMP,TUBE
STYLUS PRO 9890 1507820 531 HOLDER TUBE,ASP
STYLUS PRO 9890 2142267 532 HARNESS,DRV,RIGHT,UPPER
STYLUS PRO 9890 2142275 533 HARNESS,CR
STYLUS PRO 9890 2142269 534 HARNESS,DRV,RIGHT,LOWER
STYLUS PRO 9890 1504182 535 TUBE ASSY.,SUPPLY,INK,B,ASP
STYLUS PRO 9890 1504183 536 TUBE ASSY.,SPPLY,INK,A,ASP
STYLUS PRO 9890 1504191 537 HOLDER,WHEEL,EJ,LOWER,UNIT,ESL,ASP
STYLUS PRO 9890 1504192 538 COVER,CUTTER,UNIT,ESL,ASP
STYLUS PRO 9890 1520272 539 CATCH,B
STYLUS PRO 9890 1504188 540 PAPER,EJECTION,ROLLER,PE,UNIT,ESL,ASP
STYLUS PRO 9890 1720412 541 FRAME,RAIL,CUTTER,UNIT,D,44,ESL,ASP
STYLUS PRO 9890 1498876 543 GUIDE,COVER,ROLL PAPER,SUPPORT
STYLUS PRO 9890 1485681 544 CLUMP,TUBE,DUCT
STYLUS PRO 9890 1480298 545 CLIP,DUCT,INK EJECT,LARGE
STYLUS PRO 9890 1480299 546 CLIP,DUCT,INK EJECT,SMALL
STYLUS PRO 9890 1467289 547 POROUS PAD,PLATEN
STYLUS PRO 9890 1546294 548 CABLE,FAN,RIGHT.S,ASP
STYLUS PRO 9890 1546296 549 CABLE,FAN,MIDDLE.S,ASP
STYLUS PRO 9890 1541864 550 HARNESS,MAINTENCANCE TANK,RIGHT,ASP
STYLUS PRO 9890 1720433 551 PUMP ASSY.,PRESSURIZING,UNIT,B,ESL,ASP
STYLUS PRO 9890 1507310 552 TUBE,PRESSURIZING,RIGHT,ASP
STYLUS PRO 9890 1507518 553 TUBE,PRESSURIZING,LEFT,44,ASP
STYLUS PRO 9890 1220013 554 LEAF SPRING,LOCK
STYLUS PRO 9890 1705827 555 EJECT,GUIDE,UNIT,ESL,A,ASP
STYLUS PRO 9890 1554898 556 POROUS PAD ASSY.,INK EJECT,PXMT2,B,ASP
STYLUS PRO 9890 1720434 557 MOTOR ASSY.,RELEASE,A,ASP
STYLUS PRO 9890 1546302 558 CABLE,MOTOR,RELEASE.S,ASP
STYLUS PRO 9890 1546297 559 HARNESS.S,ASP
STYLUS PRO 9890 1755691 560 APG,UNIT,B,ESL,ASP
STYLUS PRO 9890 1541862 561 CABLE,MOTOR,APG,ASP
STYLUS PRO 9890 2142250 562 HARNESS,RELAY,SUB,B,UPPER
STYLUS PRO 9890 1521067 563 HARNESS,RELAY,SUB,B,LOWER,C.,ASP
STYLUS PRO 9890 1546300 564 HARNESS.S,ASP
STYLUS PRO 9890 2142252 565 HARNESS,RELAY,SUB,C
STYLUS PRO 9890 2142249 566 HARNESS,RELAY,AID
STYLUS PRO 9890 1735799 567 PUMP,CAP,ASSY,8C G,ESL,ASP
STYLUS PRO 9890 1616679 568 WIPER,ASSY A,ASP
STYLUS PRO 9890 2135420 569 HARNESS
STYLUS PRO 9890 1546303 570 CABLE,SENSOR,RELEASE.S,ASP
STYLUS PRO 9890 1480240 571 COMBINATION GEAR,29,59.2
STYLUS PRO 9890 1480241 572 COMBINATION GEAR,23.2,48.8
STYLUS PRO 9890 1480242 573 COMBINATION GEAR,18.4,37.6
STYLUS PRO 9890 1481278 574 COMBINATION GEAR,26,12.8
STYLUS PRO 9890 1480239 575 SPUR GEAR,43
STYLUS PRO 9890 1507819 576 PROTECTION PLATE FFC,ASP
STYLUS PRO 9890 1507817 578 PULLEY PF,ASP
STYLUS PRO 9890 1518709 579 MOTOR ASSY.,PF.,ASP
STYLUS PRO 9890 1546292 580 CABLE,GROUNDING,PF,S.ASP
STYLUS PRO 9890 2133325 581 BOARD ASSY.,ENCODER,PF
STYLUS PRO 9890 2208679 581 BOARD ASSY.,ENCODER,PF
STYLUS PRO 9890 2210270 581 BOARD ASSY.,ENCODER,PF
STYLUS PRO 9890 1521070 582 HARNESS,ENCODER,PF,C.,ASP
STYLUS PRO 9890 1504181 583 SCALE,PF,UNIT,ESL,ASP
STYLUS PRO 9890 1480212 584 TIMING BELT,PF
STYLUS PRO 9890 1234048 586 FLAT CLAMP,FCR-15 V0

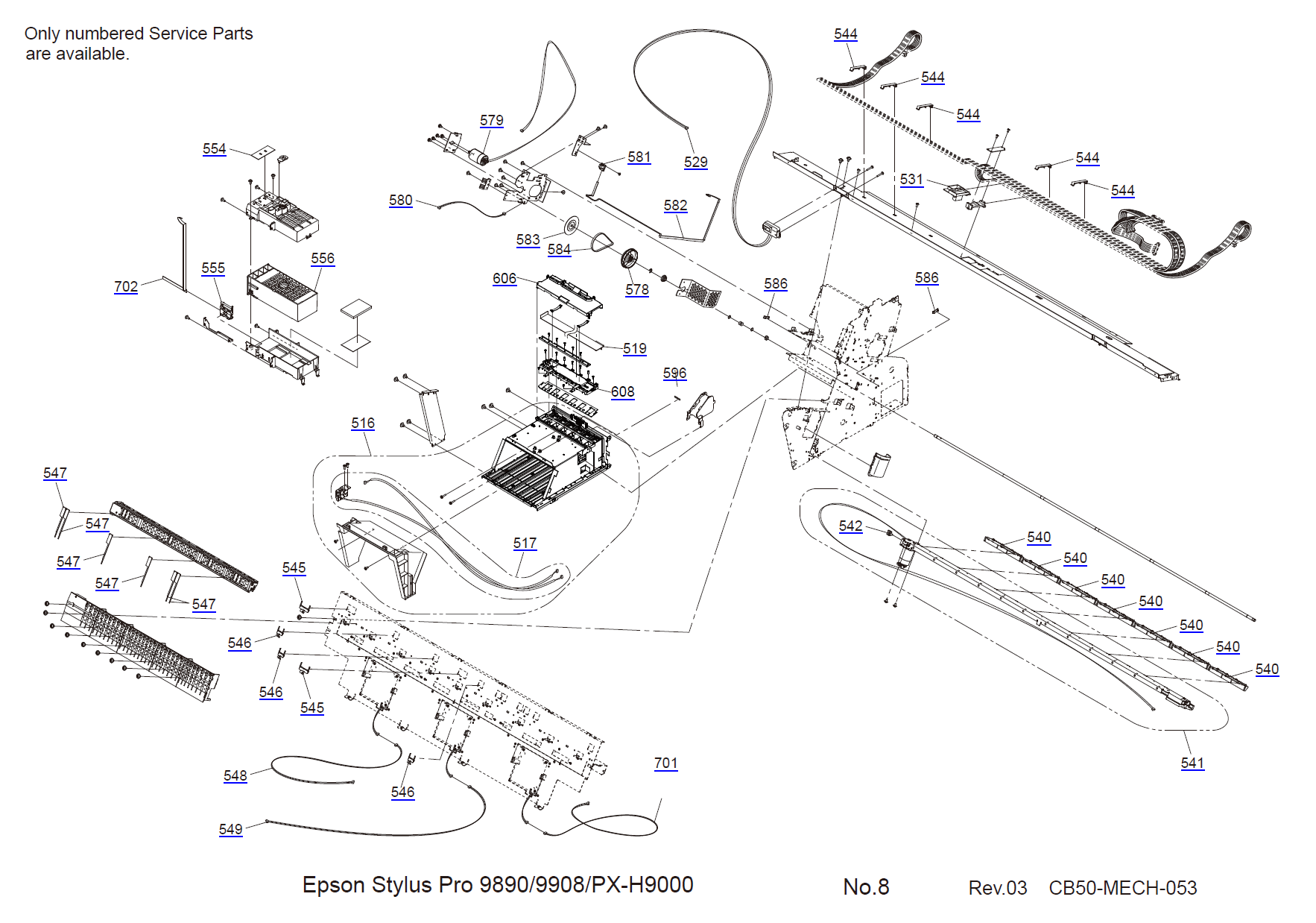

STYLUS PRO 9890 1283663 590 E-RING,3,F/UC-3C
STYLUS PRO 9890 1717602 591 PALALLEL PIN,1.5,B
STYLUS PRO 9890 1480173 592 HOLDER,SPRING,APG
STYLUS PRO 9890 2103859 593 DETECTOR,PW
STYLUS PRO 9890 1480177 595 BOARD ASSY.,ENCODER
STYLUS PRO 9890 2208696 595 BOARD ASSY.,ENCODER
STYLUS PRO 9890 1518317 596 SEAL RUBBER,JOINT,ASP
STYLUS PRO 9890 1520273 597 CATCH,SUPPORT
STYLUS PRO 9890 1480203 598 MIDDLE FULCRUM,ROLLER,PF,UPPER
STYLUS PRO 9890 1611382 603 OIL PAD,MAIN SHAFT,CR,ASSY A.,ASP
STYLUS PRO 9890 1528411 605 FRAME,PAPER GUIDE,UPPER,ASP
STYLUS PRO 9890 1481479 606 COVER,CSIC,RIGHT
STYLUS PRO 9890 1541855 608 HOLDER,CSIC,LEFT,ASSY.,ASP
STYLUS PRO 9890 1541854 609 HOLDER,CSIC,RIGHT,ASSY.,ASP
STYLUS PRO 9890 1480340 610 ATTACHMENT,GUIDE,ROLL PAPER,LEFT
STYLUS PRO 9890 1551039 620 SPACER,LEVER,ADJUST,PG
STYLUS PRO 9890 1480135 630 SUPPORT,HOLDER,PULLEY
STYLUS PRO 9890 1660787 702 HARNESS,MAINTENANCE TANK,LEFT,C.,ASP
STYLUS PRO 9890 1284733 703 P.W.,4.3X0.8X8,F/ZN-3C
STYLUS PRO 9890 1537878 704 GUIDE PLATE ASSY.,TUBE
STYLUS PRO 9890 1480217 706 DETECTION PLATE,PAPER THICKNESS
STYLUS PRO 9890 1821522 720 FLANGE,UNIT,L2 SUB,ESL,ASP
STYLUS PRO 9890 1506370 NON FIG INK CART.BOXED,C,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506375 NON FIG INK CART.BOXED,LBK,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506373 NON FIG INK CART.BOXED,LC,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506377 NON FIG INK CART.BOXED,LLBK,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506376 NON FIG INK CART.BOXED,MBK,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506369 NON FIG INK CART.BOXED,PBK,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506374 NON FIG INK CART.BOXED,VLM,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506371 NON FIG INK CART.BOXED,VM,PIG'T,G65C,110,AS,BU
STYLUS PRO 9890 1506372 NON FIG INK CART.BOXED,Y,PIG'T,G65C,110,AS,BU
