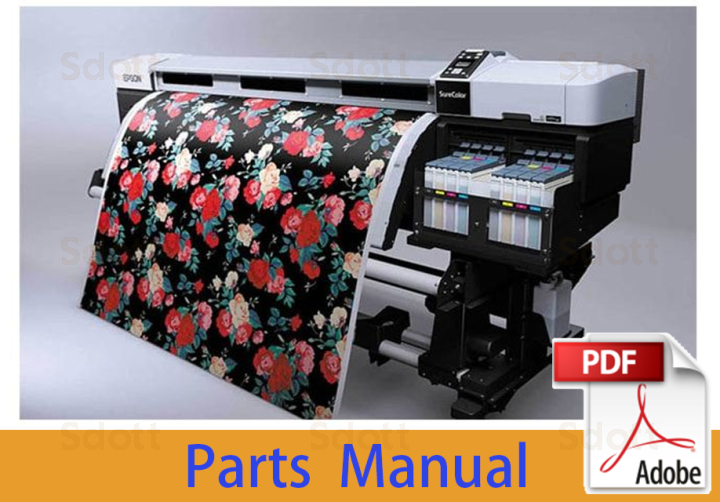

EPSON SureColor F9200 F9270 Parts Manual

In stock
SKU
EP-F9200-PM
$1.20
EPSON SureColor F9200 F9270 Parts Manual
Links
$1.20
More Information
Manual Name EPSON SureColor F9200 F9270 Parts Manual
Format PDF
PDF Archive 14.3M
Pages 9
Type SERVICE or PARTS MANUAL
Compatible Model EPSON SureColor F9200 F9270 Series




****** The following content is not included in the PDF manual, please use it online ******

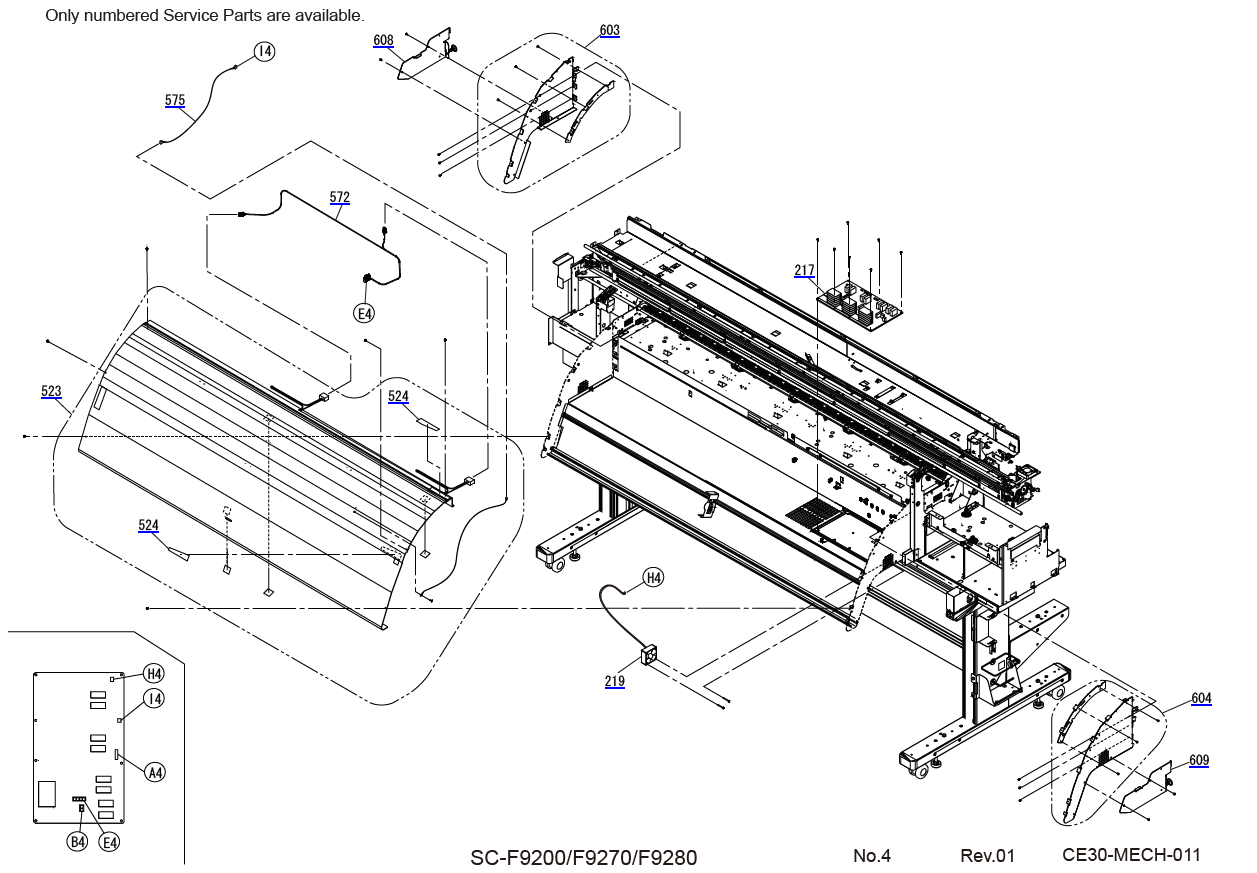

Model Article Reference Description
SURECOLOR SC-F9200 1672990 1 SCREW ASSY,CE30 ASP
SURECOLOR SC-F9200 1654816 2 ADJUSTER ASSY.,STAND
SURECOLOR SC-F9200 1654818 3 CASER,6043STNO
SURECOLOR SC-F9200 1654819 4 CASER,6043STYS
SURECOLOR SC-F9200 1623340 5 STAND,TOP,RIGHT,B ASSY ESL ASP
SURECOLOR SC-F9200 1623342 6 STAND,TOP,LEFT,B ASSY ESL ASP
SURECOLOR SC-F9200 1672991 8 STAND,LEFT ASSY CE30 ESL,ASP
SURECOLOR SC-F9200 1672992 9 STAND,RIGHT ASSY CE30 ESL,ASP
SURECOLOR SC-F9200 1654820 10 ADJUSTER,D-B3 10X75FR
SURECOLOR SC-F9200 1672985 100 COVER,TOP,LEFT,ASSY,CE30 ASP
SURECOLOR SC-F9200 1670606 101 COVER,SIDE,RIGHT,UPPER,C
SURECOLOR SC-F9200 1672986 102 COVER,TOP,RIGHT,ASSY CE30,ASP
SURECOLOR SC-F9200 1672987 103 COVER,FRONT,RIGHT,64,ASSY,CE30 ASP
SURECOLOR SC-F9200 1672988 104 COVER,MAINTENANCE,RIGHT,ASSY,CE30 ASP
SURECOLOR SC-F9200 1679306 105 COVER,MAINTENANCE,LEFT,ASSY.A,CE30 ASP
SURECOLOR SC-F9200 1577201 106 COVER,SIDE,RIGHT,LOWER,B
SURECOLOR SC-F9200 1577203 107 COVER,SIDE,LEFT,LOWER,B
SURECOLOR SC-F9200 1672979 108 COVER FRONT LEFT ASSY.,CE30 ASP
SURECOLOR SC-F9200 1670605 109 COVER,TOP,PANEL,C
SURECOLOR SC-F9200 1559802 11 STAY,STAND,SUB,64
SURECOLOR SC-F9200 1670607 110 COVER,SIDE,LEFT,UPPER,C
SURECOLOR SC-F9200 1670612 112 COVER,MAINTENANCE,B
SURECOLOR SC-F9200 1670614 113 COVER,MAINTENANCE,HEAD,B
SURECOLOR SC-F9200 1559808 114 COVER,PRINTER,SUPPORT,64
SURECOLOR SC-F9200 1577202 115 HOUSING,BASE,SUPPORT,RIGHT,B
SURECOLOR SC-F9200 1577204 116 HOUSING,BASE,SUPPORT,LEFT,B
SURECOLOR SC-F9200 1670616 117 CAP,COVER,TUBE,C
SURECOLOR SC-F9200 1552177 119 KNOB,LEVER SDOTT
SURECOLOR SC-F9200 1589757 12 STAY,STAND,64,ASP
SURECOLOR SC-F9200 1660909 120 LABEL,MODEL NAME
SURECOLOR SC-F9200 1591688 121 LABEL,PERIODIC MAINTENANCE
SURECOLOR SC-F9200 1670620 125 CAP,CR,ADJUST,C
SURECOLOR SC-F9200 1682129 128 LABEL,PRECISIONCORE,B
SURECOLOR SC-F9200 1670610 131 COVER,PRINTER,PROTECT,RIGHT,B
SURECOLOR SC-F9200 1670611 132 COVER,PRINTER,PROTECT,LEFT,B
SURECOLOR SC-F9200 1590533 14 WEIGHT,TENSIONBAR,B
SURECOLOR SC-F9200 1672994 15 ACCESSORY KIT CE30,ASP
SURECOLOR SC-F9200 1674887 17 SCREW KIT ASSY CE30 ASP
SURECOLOR SC-F9200 1637028 18 SHEET ADJUST ASSY ESL ASP
SURECOLOR SC-F9200 1617899 19 LABEL,CAUTION,EMERGENCY MESSAGE,E
SURECOLOR SC-F9200 1673001 20 ADJUST PLATE,SPACER,PF ASSY,ASP
SURECOLOR SC-F9200 2172518 200 BOARD ASSY.,MAIN
SURECOLOR SC-F9200 2138619 201 HARNESS
SURECOLOR SC-F9200 2130945 202 HARNESS
SURECOLOR SC-F9200 2130944 203 HARNESS
SURECOLOR SC-F9200 2142891 204 BOARD ASSY.,MAIN
SURECOLOR SC-F9200 2149216 205 BOARD ASSY.,SUB
SURECOLOR SC-F9200 2138603 206 HARNESS
SURECOLOR SC-F9200 2138604 207 HARNESS
SURECOLOR SC-F9200 2138605 208 HARNESS
SURECOLOR SC-F9200 2172469 210 BOARD ASSY.,POWER SUPPLY
SURECOLOR SC-F9200 2138596 211 HARNESS
SURECOLOR SC-F9200 2138598 212 HARNESS
SURECOLOR SC-F9200 2138614 213 HARNESS
SURECOLOR SC-F9200 2138618 214 HARNESS
SURECOLOR SC-F9200 2138620 215 HARNESS
SURECOLOR SC-F9200 2138622 216 HARNESS
SURECOLOR SC-F9200 2152837 217 BOARD ASSY.,SUB
SURECOLOR SC-F9200 2142879 218 BOARD ASSY.,SUB
SURECOLOR SC-F9200 2139319 219 FAN SET. DC (PROPELLER TYPE)
SURECOLOR SC-F9200 2142892 220 BOARD ASSY.,PANEL
SURECOLOR SC-F9200 2175506 220 BOARD ASSY.,PANEL
SURECOLOR SC-F9200 2143596 222 HARNESS
SURECOLOR SC-F9200 2145945 223 BOARD ASSY.,POWER SUPPLY
SURECOLOR SC-F9200 2143594 224 HARNESS
SURECOLOR SC-F9200 2169990 227 FAN SET. DC(PROPELLER TYPE)
SURECOLOR SC-F9200 1601087 500 ROLLER ASSY.,DRIVEN,ST ASP
SURECOLOR SC-F9200 1574089 501 SCALE,PF ASSY,ASP
SURECOLOR SC-F9200 1574090 502 PRINTER,COVER,OPEN ASSY ESL,ASP
SURECOLOR SC-F9200 1574111 503 FULL,MAINTENANCE OPEN ASSY ESL,ASP
SURECOLOR SC-F9200 1574091 504 INK LOCK,P COVER, HOME,ASSY ESL,ASP
SURECOLOR SC-F9200 1574112 505 INK LOCK,MAINTENANCE, HOME,ASSY ESL,ASP
SURECOLOR SC-F9200 1672978 506 CARRIAGE ASSY CE30 ESL,ASP
SURECOLOR SC-F9200 1480133 507 PULLEY,DRIVEN
SURECOLOR SC-F9200 1480177 508 BOARD ASSY.,ENCODER
SURECOLOR SC-F9200 1559657 509 BELT,CR
SURECOLOR SC-F9200 2143464 510 PHOTO INTERRUPTER
SURECOLOR SC-F9200 FA25002 511 PRINT HEAD,IE343J,ASP
SURECOLOR SC-F9200 2171913 512 BOARD ASSY.,INK MARK,B
SURECOLOR SC-F9200 2109393 513 BOARD ASSY.,DETECTOR,PW,B
SURECOLOR SC-F9200 2158133 514 HARNESS,CR,ENCODER
SURECOLOR SC-F9200 2142289 515 HARNESS,IMS
SURECOLOR SC-F9200 2158134 516 HARNESS,PW
SURECOLOR SC-F9200 2139290 517 CABLE,SENSOR,PG
SURECOLOR SC-F9200 2147857 518 BOARD ASSY.,SUB
SURECOLOR SC-F9200 1574110 519 OIL PAD,ASSY ESL,ASP
SURECOLOR SC-F9200 1574092 520 APG,ASSY ESL,ASP
SURECOLOR SC-F9200 1693344 520 APG,ASSY ESL,ASP
SURECOLOR SC-F9200 1672993 523 COVER,HEATER,TOP,FRONT,B ASSY ESL,ASP
SURECOLOR SC-F9200 1562881 524 LABEL,SET,AFTER HEATER
SURECOLOR SC-F9200 1574095 525 PANEL ASSY ESL,ASP
SURECOLOR SC-F9200 1712207 525 PANEL ASSY ESL,ASP
SURECOLOR SC-F9200 1691909 528 HOLDER IC .A,ASSY,R,CE30 ESL.,ASP
SURECOLOR SC-F9200 1575095 529 SEAL RUBBER,JOINT.,ASP
SURECOLOR SC-F9200 1574117 530 WIPER.,ASSY ESL,ASP
SURECOLOR SC-F9200 1613445 531 POROUS PAD,WIPER,CLEANER B,ASP
SURECOLOR SC-F9200 1697093 532 PUMP CAP ASSY,L, A CE30 ESL,ASP
SURECOLOR SC-F9200 1710112 532 PUMP CAP ASSY,L, A CE30 ESL,ASP
SURECOLOR SC-F9200 1691907 533 TUBE INK SUPPLY.A,ASSY.,CE30 ESL,ASP
SURECOLOR SC-F9200 1691908 534 DUCT CR.A, ASSY,CE30 ESL,ASP
SURECOLOR SC-F9200 1710065 534 DUCT CR.A, ASSY,CE30 ESL,ASP
SURECOLOR SC-F9200 1574106 535 HARNESS,HEAD ASSY,ASP
SURECOLOR SC-F9200 1574107 536 HARNESS,HEAD ASSY,C,ASP
SURECOLOR SC-F9200 1574120 537 SCALE,CR,ASP
SURECOLOR SC-F9200 2169088 538 FAN ASSY.,ABSORPTION
SURECOLOR SC-F9200 2169091 542 MOTOR ASSY.,PF
SURECOLOR SC-F9200 2133325 543 BOARD ASSY.,ENCODER,PF
SURECOLOR SC-F9200 2158131 544 HARNESS,PF,ENCORDER
SURECOLOR SC-F9200 1589601 545 PUSH RIVET,P6060W ASSY.B,ASP
SURECOLOR SC-F9200 2158132 546 HARNESS,SENSOR,PE
SURECOLOR SC-F9200 2170576 547 MOTOR,ASSY.,CR
SURECOLOR SC-F9200 2130110 548 MOTOR ASSY.,ASF,SUB
SURECOLOR SC-F9200 2139286 549 CABLE,MOTOR,APG
SURECOLOR SC-F9200 1673000 550 FAN SET.DC,ASSY ASP
SURECOLOR SC-F9200 1559635 552 COVER,CR
SURECOLOR SC-F9200 1559650 553 SPACER,CR,B
SURECOLOR SC-F9200 1559681 554 SHEET,GUIDE RAIL,TUBE,LOWER
SURECOLOR SC-F9200 1559690 555 TIMING BELT,PF
SURECOLOR SC-F9200 1651022 556 PAPER PRESSING PLATE ASSY,ASP ESL
SURECOLOR SC-F9200 1562843 557 LABEL,CAUTION,P-COVER,RIGHT
SURECOLOR SC-F9200 1562845 558 LABEL,CAUTION,P-COVER,LEFT
SURECOLOR SC-F9200 2139279 559 CABLE,RELAY,FRONT,COVER,LEFT
SURECOLOR SC-F9200 2174478 560 CABLE,RELAY,MAINTENANCE COVER,LEFT
SURECOLOR SC-F9200 2158128 561 HARNESS,PANEL
SURECOLOR SC-F9200 2158148 562 HARNESS
SURECOLOR SC-F9200 2158129 563 HARNESS,CRCM1
SURECOLOR SC-F9200 2139289 564 CABLE,SENSOR,CR
SURECOLOR SC-F9200 2158139 565 HARNESS,CR
SURECOLOR SC-F9200 2139297 566 CABLE,RELAY,MOTOR,PF
SURECOLOR SC-F9200 2139302 567 CABLE,SENSOR,MANUAL RELEASE
SURECOLOR SC-F9200 2139303 568 CABLE,RELAY,FAN
SURECOLOR SC-F9200 2139304 569 CABLE,RELAY,FAN,B
SURECOLOR SC-F9200 2139308 572 CABLE,RELAY,HEATER,B
SURECOLOR SC-F9200 2139311 575 CABLE,RELAY,THERMISTOR,C
SURECOLOR SC-F9200 2143597 576 HARNESS
SURECOLOR SC-F9200 2143599 577 HARNESS
SURECOLOR SC-F9200 2143600 578 HARNESS
SURECOLOR SC-F9200 2143601 579 HARNESS
SURECOLOR SC-F9200 2143602 580 HARNESS
SURECOLOR SC-F9200 2143603 581 HARNESS
SURECOLOR SC-F9200 2143604 582 HARNESS
SURECOLOR SC-F9200 1691906 584 HOLDER IC .A,ASSY,L,CE30 ESL,ASP
SURECOLOR SC-F9200 1585151 586 HARNESS,HEAD,ASSY.,S ESL ASP
SURECOLOR SC-F9200 1585152 587 HARNESS,HEAD,ASSY.,S-C ESL ASP
SURECOLOR SC-F9200 2158130 593 HARNESS,CRCM2
SURECOLOR SC-F9200 1581618 595 SHEET,PROTECT,INK
SURECOLOR SC-F9200 1612934 597 FASTEN PLATE,TUBE ASSY,B, ASP
SURECOLOR SC-F9200 1602678 598 SHEET,PROTECT,INK,B
SURECOLOR SC-F9200 1586080 599 STRENGTHEN,HEAD,CR,B
SURECOLOR SC-F9200 1551633 600 CENTER SUPPORT,ROLLER,PF
SURECOLOR SC-F9200 1604495 601 STRENGTHEN,HEAD,CR, C
SURECOLOR SC-F9200 1283938 602 C.B.P-TITE SCREW,3X12,F/ZN-3C
SURECOLOR SC-F9200 1672984 603 FRAME,HEATER,LEFT,FRONT ASSY ESL,ASP
SURECOLOR SC-F9200 1672983 604 FRAME,HEATER,RIGHT,FRONT ASSY ESL,ASP
SURECOLOR SC-F9200 1635436 608 FRAME,HEATER,ADJUST,LEFT ASSY ASP
SURECOLOR SC-F9200 1635435 609 FRAME,HEATER,ADJUST,RIGHT ASSY ASP
SURECOLOR SC-F9200 1685414 615 SUB SHAFT,SLIDER ASSY ,ASP
SURECOLOR SC-F9200 1082364 616 SPRING PIN(B130103516)
SURECOLOR SC-F9200 2169089 617 FAN ASSY.,CR SDOTT-PARTS
SURECOLOR SC-F9200 2158149 618 HARNESS
SURECOLOR SC-F9200 1669242 619 PULLEY,ROLLER,PF ASSY ESL,ASP
SURECOLOR SC-F9200 1672999 620 PUMP CAP ASSY,R,CE30 ESL,ASP
SURECOLOR SC-F9200 1713242 620 PUMP CAP ASSY,R,CE30 ESL,ASP
SURECOLOR SC-F9200 2169334 621 HARNESS,RELAY,PF MOTOR COOLING FAN
SURECOLOR SC-F9200 2169335 622 HARNESS,RELAY,CR MOTOR COOLING FAN
SURECOLOR SC-F9200 2169336 623 HARNESS,RELAY,CR MOTOR
SURECOLOR SC-F9200 1559706 624 CAM,RELEASE
SURECOLOR SC-F9200 1651404 NON FIG CLEANING CARTRIDGE 14
SURECOLOR SC-F9200 1574337 NON FIG GREASE,G-81
SURECOLOR SC-F9200 1516265 NON FIG GREASE,G-84
SURECOLOR SC-F9200 1667192 NON FIG INK CART.BOXED,BK,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1667193 NON FIG INK CART.BOXED,C,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1698176 NON FIG INK CART.BOXED,C,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1698175 NON FIG INK CART.BOXED,HDK,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1667194 NON FIG INK CART.BOXED,M,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1698178 NON FIG INK CART.BOXED,M,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1667195 NON FIG INK CART.BOXED,Y,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1698179 NON FIG INK CART.BOXED,Y,DYE,642C1,T811,AS
SURECOLOR SC-F9200 1673002 NON FIG LUBRICATION KIT CE30 ASP
SURECOLOR SC-F9200 1521154 NON FIG OIL,O-17 SDOtt.COM
SURECOLOR SC-F9200 1640645 NON FIG SONIC TENSION METER U508
