EPSON WF-2520 WF-2521 WF-2528 Parts Manual

In stock
SKU
EP-WF2520-PM
$1.20
Links
$1.20
More Information
Manual Name EPSON WF-2520 WF-2521 WF-2528 Parts Manual
Format PDF
PDF Archive 2.01M
Pages 5
Brand EPSON
Type SERVICE or PARTS MANUAL
Compatible Model Epson WF-2500 Series




****** The following content is not included in the PDF manual, please use it online ******

Article Reference Description
1572581 100 HOUSING,RIGHT
1572580 101 HOUSING,LEFT
1572579 102 HOUSING,FRONT
1548609 103 COVER,REAR
1584746 104 STACKER ASSY.,SEC
1799720 104 STACKER ASSY.,SEC
1595368 105 PAPER SUPPORT,C
1572583 106 PAPER SUPPORT,SUPPORT
1438860 107 HINGE,ASSY.,B
1586247 110 PANEL UNIT,CC38,EAI/EAL,SEC
1799778 110 PANEL UNIT,CC38,EAI/EAL,SEC
1575115 111 HOUSING,PANEL,UPPER,ETHER,F
1594811 112 LOCK,SCANNER ASSY.,SEC
1797809 112 LOCK,SCANNER ASSY.,SEC
2153010 201 BOARD ASSY.,MAIN
1584715 203 FAX ASSY.,SEC
1799729 203 FAX ASSY.,SEC
1586846 204 ETHER ASSY.,SEC
1799730 204 ETHER ASSY.,SEC
2153844 300 Ersetzt durch: 2153883
2107708 400 POWER CABLE
1572338 501 LEVER,DETECTOR,PE,HD
1548500 502 ROLLER,EJ
1548501 503 SPUR GEAR,31.2
1548502 504 MOTOR ASSY.,PF
2147998 505 BOARD ASSY.,SUB
1584704 507 HOLDER RETARD ASSY.,SEC
1799734 507 HOLDER RETARD ASSY.,SEC
1597297 508 FRAME PUMP ASSY,B,SEC
1799731 508 FRAME PUMP ASSY,B,SEC
1569342 509 HOLDER STARWHEEL ASSY
1573559 510 SHAFT,ROLLER,LD,ASSY,IEI
1603525 511 SCALE,CR,B
1548480 512 EXTENSION SPRING,1.41
1577546 513 CAP ASSY.,IEI
1589549 514 PGF ASSY,B,SEC,ASP
2142590 515 MOTOR ASSY,CR
1550812 516 PGU ASSY
1598001 517 CR ASSY,C,SEC
1615020 518 FFC CR ASSY.,B,SEC
1556085 519 POROUS PAD,PAPER GUIDE,FRONT,LOWER,B
1593845 519 POROUS PAD,PAPER GUIDE,FRONT,LOWER,B
1549887 520 LEVER,PAPER BACK
1548518 521 SCALE,PF
1584705 522 ROLLER PF ASSY.,SEC
1799735 522 ROLLER PF ASSY.,SEC
1572545 523 TIMING BELT, CR
2141062 525 CABLE,PIS
2150454 526 BOARD ASSY.,SUB
1548528 527 CLUTCH
1548529 528 SPUR GEAR,37.2
1548530 529 EXTENSION SPRING,0.137
1548494 530 EXTENSION SPRING,0.067
1572561 531 POROUSPAD,IS,LOWER
1572544 532 SHEET,SCALE,PF
1548561 533 LEVER,LOCK,SLIDER
1612779 535 SHEET,GUIDE,FFC
1572587 541 COVER,MOTER,PF
FA04000 700 Ersetzt durch: FA04040
1584718 701 HOLDER BOARD ASSY.,SEC
1799718 701 HOLDER BOARD ASSY.,SEC
1584716 702 HOPPER ASSY.,SEC
1797833 702 HOPPER ASSY.,SEC
1584721 703 TRAY POROUSPAD,ASSY.,SEC
1495647 704 COMPRESSION SPRING,3.43

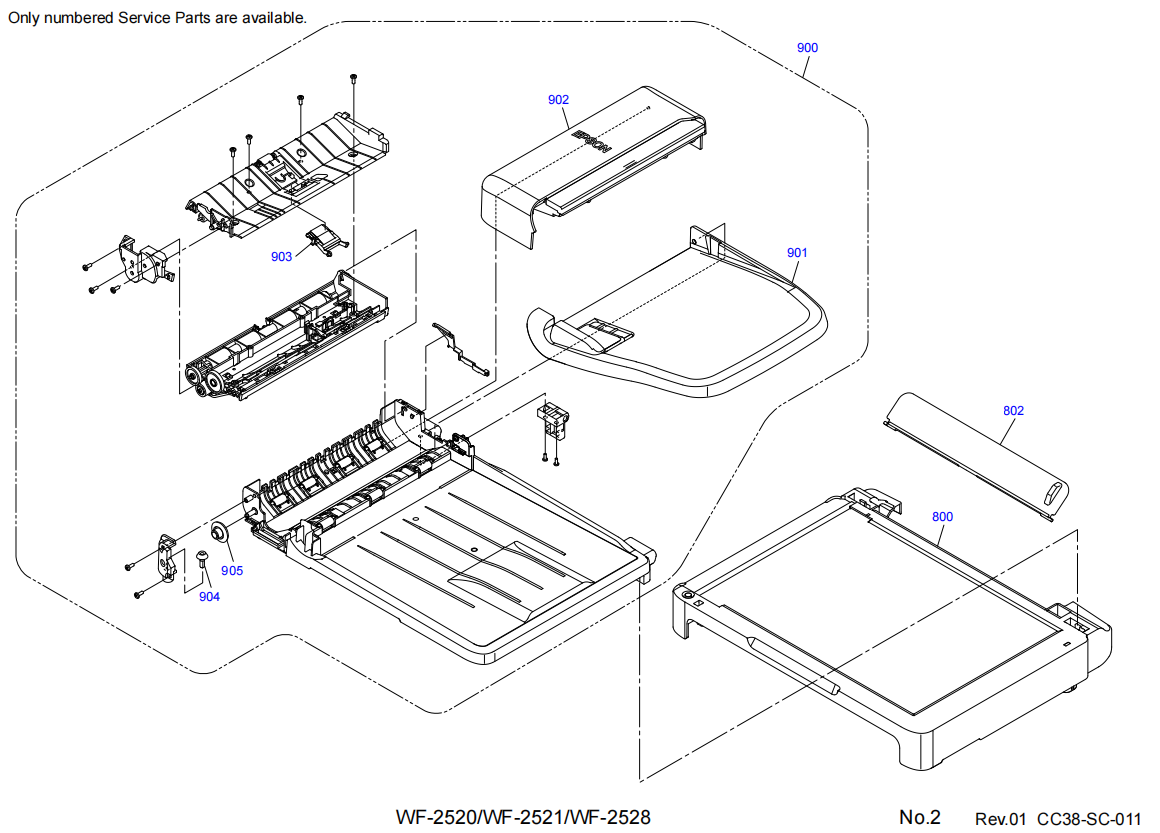

1588767 800 SCANNER UNIT,FD,ASP
1686791 800 SCANNER UNIT,FD,ASP
1590188 802 COVER,ASF
1618421 900 Ersetzt durch: 1644638
1585900 901 PAPER SUPPORT ADF ASSY.,SEC
1612060 902 ADF COVER ASSY.,B,SEC
1585902 903 PAD ADF ASSY.,SEC
1574388 904 BEVEL GEAR SHAFT,10.4
1574387 905 COMBINATION GEAR,24,9.6
