EPSON WF-7620 WF-7621 PX-M5041F Parts Manual

In stock
SKU
EP-WF7620-PM
$1.10
Links
$1.10
More Information
Manual Name EPSON Wf-7610 PX-M5040F Parts Manual
Format PDF
PDF Archive 4.61M
Pages 5
Brand EPSON
Type SERVICE or PARTS MANUAL
Compatible Model Epson WF-7600 Series




****** The following content is not included in the PDF manual, please use it online ******

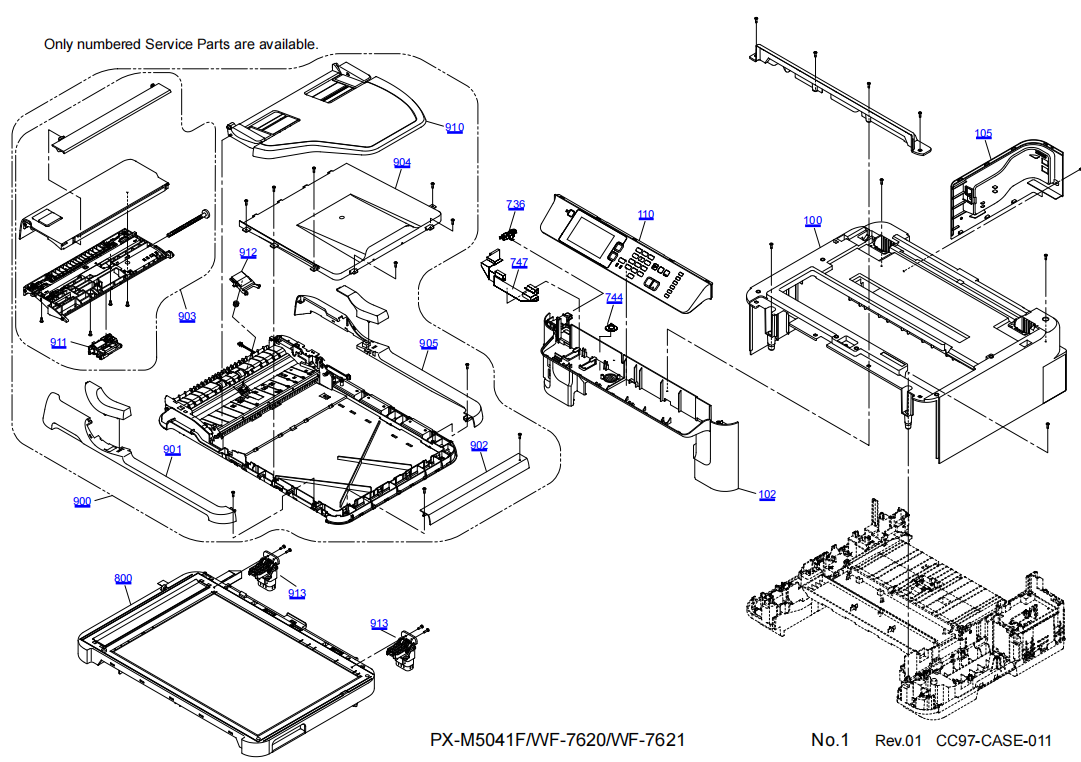

Article Reference Description
1600456 100 HOUSING,UPPER
1607642 102 HOUSING FRONT ASSY,SEC
1600459 105 COVER,USB
1636707 110 PANEL ASSY.,CC97,C,SEC
2169421 200 BOARD ASSY.,MAIN
2176890 200 BOARD ASSY.,MAIN 6762A,CC97 STANDARD
2188555 200 BOARD ASSY.,MAIN
2164094 200 Ersetzt durch: 2169421
2150773 201 BOARD ASSY.,INTERFACE
2152527 203 WIRELESS LAN USB MODULE
2167573 203 WIRELESS LAN USB MODULE
2151035 204 CABLE,BOARD ASSY.,IC
2150811 300 BOARD ASSY.,POWER SUPPLY
2080469 400 POWER CABLE
2206048 400 POWER CABLE
2165223 500 PRINTER MECHANISM,UNIT,CC97,B,ASP
2168405 500 PRINTER MECHANISM,UNIT,CC97,B,ASP
1600541 502 POROUS PAD,INK EJECT,IS,LOWER
1600298 502 POROUS PAD,PAPER GUIDE,LOWER
2129450 504 BOARD ASSY.,ENCORDER,PF
2188536 504 BOARD ASSY.,ENCORDER,PF
1607368 505 PAPER STOPPER ASSY.,SEC
1797735 505 PAPER STOPPER ASSY.,SEC
1607363 506 SHAFT ROLLER PICK UP ASSY.,SEC
1797734 506 SHAFT ROLLER PICK UP ASSY.,SEC
1607349 507 FRAME BASE 2ND BIN ASSY.,SEC
1797769 507 FRAME BASE 2ND BIN ASSY.,SEC
1438988 508 TIMING BELT,PF
1607417 601 2ND BIN PICK UP ASSY,SEC
1797738 601 2ND BIN PICK UP ASSY,SEC
1600220 702 COVER,CABLE,HEAD,INNER
1575268 704 HOLDER,BOARD ASSY.,IC
1607425 706 HOLDER CAM ASSY,SEC
1797744 706 HOLDER CAM ASSY,SEC
1644100 707 Ersetzt durch: 1649707
1649707 707 INK SYSTEM ASSY.,B,SEC
1600222 708 SCALE,CR
1606558 709 TORSION SPRING,7.13
1600231 710 GUIDE,IC
2151037 711 CABLE,ENCORDER,PF
2194011 711 CABLE,ENCORDER,PF
1607524 713 DUPLEX,UNIT.,SEC
1700867 713 DUPLEX,UNIT.,SEC
1753551 713 DUPLEX,UNIT.,SEC
1823242 713 DUPLEX,UNIT.,SEC
1607357 714 STACKER ASSY,SEC
1797772 714 STACKER ASSY,SEC
1607350 715 CASSETTE 1ST BIN ASSY,SEC
1607354 716 CASSETTE 2ND BIN ,ASSY,SEC
2152743 720 MOTOR ASSY.,CR
1607370 724 ROLLER ASSIST 2ND ASSY.,IEI
2151042 729 HARNESS,PIS
1607639 733 REAR ASSY.,CC98,SEC
1607641 734 MSF ASSY.,CC98,SEC
2090717 736 LEAF SENSOR
1600253 738 COVER,CARTRIDGE
1607521 739 HOLDER CSIC ASSY.,SEC
1797748 739 HOLDER CSIC ASSY.,SEC
1607432 740 HOLDER STARWHEEL ASSY.,SEC
1797766 740 HOLDER STARWHEEL ASSY.,SEC
1436642 741 CLAMP,TUBE
1607426 742 Ersetzt durch: 1652370
1652370 742 PAPER GUIDE UPPER ASSY.,SEC
1797767 742 PAPER GUIDE UPPER ASSY.,SEC
1607531 743 FFC HEAD ASSY.,SEC
1797749 743 FFC HEAD ASSY.,SEC
2154516 744 SPEAKER
2152741 745 CABLE,DETECTOR,PW
2198271 745 CABLE,DETECTOR,PW
2108133 746 BOARD ASSY.,PW
2150798 747 HARNESS MAIN-PNL,2150798-01
2150801 749 HARNESS
2193672 749 HARNESS
2151044 750 CABLE,ENCORDER,2ND
1626916 751 COVER,FFC ASSY.,ASP
1822707 751 COVER,FFC ASSY.,ASP
1108107 752 FOOT
1645895 754 POROUS PAD,PAPER GUIDE,FRONT,ASP
1822708 754 POROUS PAD,PAPER GUIDE,FRONT,ASP
1618941 800 SCANNER UNIT,CC98,ASP
1687460 800 SCANNER UNIT,CC98,ASP
1649049 900 ADF UNIT,C,ASP
1600419 901 COVER,FRONT,ADF
1834331 901 COVER,FRONT,ADF
1600421 902 COVER,RIGHT,ADF
1649051 903 DOC SUPPORT ADF ASSY.,C,SEC
1730011 903 DOC SUPPORT ADF ASSY.,C,SEC
1600422 904 COVER,BASE,ADF
1834330 904 COVER,BASE,ADF
1600420 905 COVER,REAR,ADF
1550500 910 PAPER GUIDE,UPPER,ADF
1577910 911 ADF LD ASSY.,B,SEC
1805318 911 ADF LD ASSY.,B,SEC
1557363 912 HOLDER PAD ADF ASSY.,SEC
1805319 912 HOLDER PAD ADF ASSY.,SEC
1550607 913 HINGE ASSY.,SC
1607738 914 Ersetzt durch: 1654727
1654727 914 MAT DOC ADF ASSY.,SEC
1822710 914 MAT DOC ADF ASSY.,SEC
EPSON WF-7620 WF-7621 PX-M5041F Parts Manual
