EPSON WF-R5690 Parts Manual

In stock
SKU
EP-WFR5690-PM
$1.10
Links
$1.10
More Information
Manual Name EPSON WF-R5690 Parts Manual
Format PDF
PDF Archive 4.53M
Pages 5
Brand EPSON
Type SERVICE or PARTS MANUAL
Compatible Model Epson WF-R5600 Series




****** The following content is not included in the PDF manual, please use it online ******

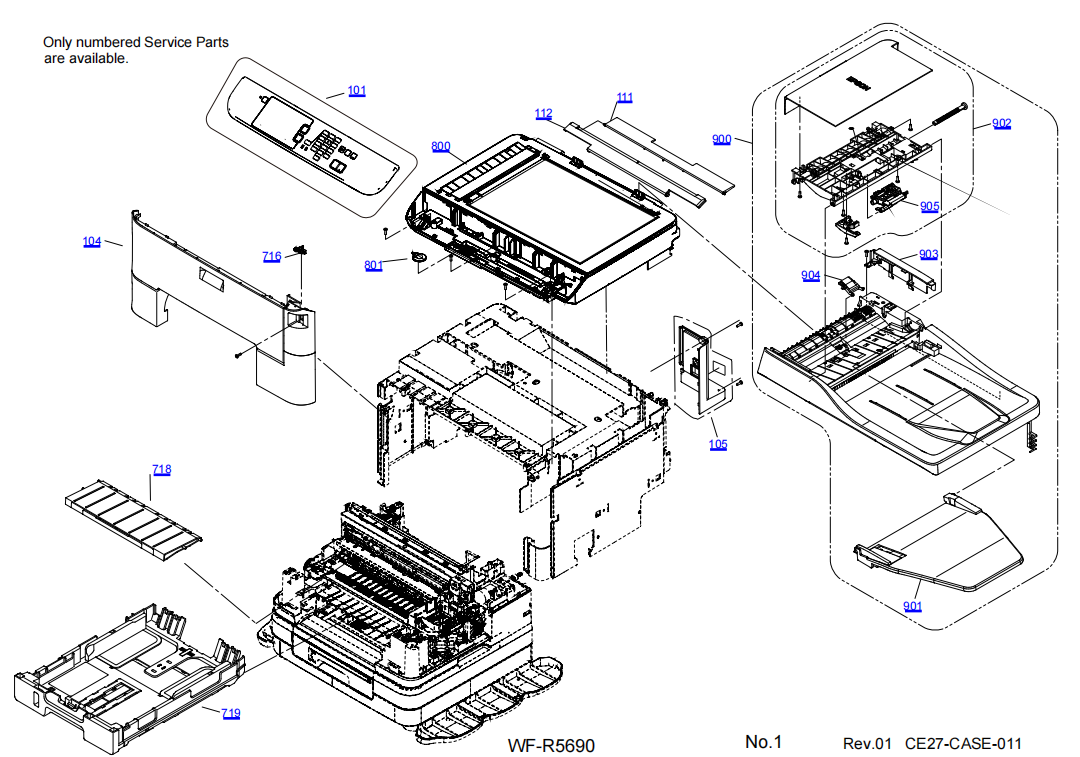

Article Reference Description
1635676 100 HOUSING,MIDDLE
1640925 101 PANEL ASSY.,SEC
1805260 101 PANEL ASSY.,SEC
1616411 104 HOUSING FRONT ASSY.,C,SEC
1799880 104 HOUSING FRONT ASSY.,C,SEC
1624230 105 COVER,FAX ASSY.,ASP
1822883 105 COVER,FAX ASSY.,ASP
1550189 106 HOUSING,REAR
1550186 107 PAPER SUPPORT
1550447 111 COVER,ASF,REAR
1550448 112 COVER,ASF,FRONT
1655138 120 COVER,OPENABLE,IS,CL,ASSY.,B,SEC
1673514 121 COVER,OPENABLE,IS,BK,ASSY.,G,SEC
1702913 122 HOUSING.IS,CL,ASSY.,B,ASP
1701984 123 GUIDE,HINDGE,B
1633399 124 LINK,COVER,IS
1702914 125 HOUSING.IS,BK,ASSY.,B,ASP
1633386 126 BRACKET,IS
1678679 127 LABEL,OPENPLATFORM
2179217 200 BOARD ASSY.,MAIN
2183601 200 BOARD ASSY.,MAIN 6796C,CE27 STANDARD
2184559 200 BOARD ASSY.,MAIN 6796C,CE27 STANDARD
2188121 200 BOARD ASSY.,MAIN 6796C,CE27 STANDARD
2188183 200 BOARD ASSY.,MAIN
2193837 200 BOARD ASSY.,MAIN
2153413 201 BOARD ASSY.,INTERFACE
2171673 202 WIRELESS LAN USB MODULE
2150740 204 HARNESS
2193699 204 HARNESS MAIN-I/F,
2150738 206 HARNESS
2163375 208 CR CONTACT MODULE
2162264 209 BOARD ASSY.,SUB
2163374 210 CR CONTACT MODULE
2164441 211 FLASH MEMORY OTHERS,4 GBIT,
2190824 211 FLASH MEMORY
2177533 300 BOARD ASSY.,POWER SUPPLY
1671281 500 FRAME,BASE ASSY.,E,ASP
1822893 500 FRAME,BASE ASSY.,E,ASP
1615454 501 CARRIAGE ASSY.,SEC
1549854 502 SCALE,CR
1549855 503 EXTENSION SPRING,2.03
2136746 504 CONNECTOR,DRAWER,MAIN
1522498 511 SHAFT,DRIVE,PICK UP
2060220 512 CONNECTOR,CARTRIDGE,A
2143968 513 BOARD ASSY.,SUB
2136631 514 CABLE,BOARD ASSY.,IC
2194031 514 CABLE,BOARD ASSY.,IC
1471944 531 ROLLER,DRIVEN
1471945 532 SHAFT,ROLLER,DRIVEN
1615727 701 I/S MENTENANCE ASSY.,SEC
1799788 701 I/S MENTENANCE ASSY.,SEC
1706369 704 I/S SUPPLY ASSY.,C,ASP
1822899 704 I/S SUPPLY ASSY.,C,ASP
1866747 704 I/S SUPPLY ASSY.,C,ASP
1607033 705 SEAL,JOINT,HEAD
1766374 705 SEAL,JOINT,HEAD
1615726 706 I/S PUMP ASSY.,SEC
1799787 706 I/S PUMP ASSY.,SEC
1615714 708 R-ASF ASSY.,SEC
1799727 708 R-ASF ASSY.,SEC
1554431 709 GUIDE RASF UPPER ASSY.
1561248 710 FRAME,PICK UP ASSY,SEC
1615448 711 ROLLER,EJ ASSY.,SEC
1554412 712 PICK UP ASSY.,SEC
1797654 712 PICK UP ASSY.,SEC
1554415 713 STOPPER PAPER ASSY.,SEC
2136669 714 BOARD ASSY.,ENCORDER,PF
2136637 715 CABLE,ENCODER,PF
2090717 716 LEAF SENSOR
1615715 717 CABLE,HEAD ASSY.,SEC
1799786 717 CABLE,HEAD ASSY.,SEC
1616298 718 STACKER ASSY.,SEC
1624464 719 CASSETTE ASSY.,C,SEC
1636228 720 DUPLEX ASSY.,E,SEC
1721589 720 DUPLEX ASSY.,E,SEC
1797737 720 DUPLEX ASSY.,E,SEC
2136751 721 CONNECTOR,DRAWER,OPT
2162266 723 HARNESS
2193700 723 HARNESS MAIN-SUB(FFC),2162266-01
2162267 724 HARNESS
2193701 724 HARNESS MAIN-SUB(FFC),
2163891 725 CABLE,CRCM,CL
2194000 725 CABLE,CRCM,CL
2163886 726 CABLE,CRCM,BK
2193999 726 CABLE,CRCM,BK
2091058 727 BOARD ASSY.,PE
2136750 728 HARNESS,SENSOR,COVER,OPEN
1635544 730 TUBE ASSY.,SUPPLY,INK,BK
1635541 731 TUBE ASSY.,SUPPLY,INK,CY
1635542 732 TUBE ASSY.,SUPPLY,INK,MA
1635543 733 TUBE ASSY.,SUPPLY,INK,YE
1550615 734 SPUR GEAR,30.4
1552602 735 CLUTCH SPRING,ASSY
1639887 737 HOLDER,SLIDER,INK PACK,CL,CY ASSY.,SEC
1805256 737 HOLDER,SLIDER,INK PACK,CL,CY ASSY.,SEC
1639898 738 HOLDER,SLIDER,INK PACK,CL,MA ASSY.,SEC
1805257 738 HOLDER,SLIDER,INK PACK,CL,MA ASSY.,SEC
1639899 739 HOLDER,SLIDER,INK PACK,CL,YE ASSY.,SEC
1805258 739 HOLDER,SLIDER,INK PACK,CL,YE ASSY.,SEC
1704162 740 HOLDER,SLIDER,INK PACK,BK ASSY.,B,SEC
1805262 740 HOLDER,SLIDER,INK PACK,BK ASSY.,B,SEC
1636350 741 COVER,INNER,IS,CL,B
1639313 742 NEEDLE,INK ASSY.,SEC
1079344 743 SEAL,SUPPLY HOLE,MM
1561249 751 PICK UP 2ND ASSY.,SEC
1640554 752 CASSETTE 2ND ASSY.,SEC
1805259 752 CASSETTE 2ND ASSY.,SEC
1538126 753 COVER,CASSETTE
1635438 758 COMPRESSION SPRING,2.47,ELBOW
1653127 762 CAP,NEEDLE,INK PACK ASSY.,ASP
1675570 800 SCANNER UNIT,CE27,ASP
1822897 800 SCANNER UNIT,CE27,ASP
2154516 801 SPEAKER
1659154 900 ADF UNIT,CD08,B,ASP
1741471 900 ADF UNIT,CD08,B,ASP
1822886 900 ADF UNIT,CD08,B,ASP
1739471 900 Ersetzt durch: 1741471
1616393 901 DOCUMENT,SUPPORT,ADF ASSY.,SEC
1616392 902 COVER,ADF ASSY.,SEC
1606969 903 COVER,REAR,ADF
1555114 904 PAD,ADF ASSY.,SEC
1588569 905 FRAME,LD ASSY.,B,SEC
1797648 905 FRAME,LD ASSY.,B,SEC
1550947 906 MAT,COVER,DOCUMENT
EPSON WF-R5690 Parts Manual
