EPSON XP-243 XP-245 XP-247 Parts Manual

In stock
SKU
EP-XP243-PM
$1.10
Links
$1.10
More Information
Manual Name EPSON XP-243 XP-245 XP-247 Parts Manual
Format PDF
PDF Archive 2.84M
Pages 3
Brand EPSON
Type SERVICE or PARTS MANUAL
Compatible Model Epson XP-200 Series




****** The following content is not included in the PDF manual, please use it online ******

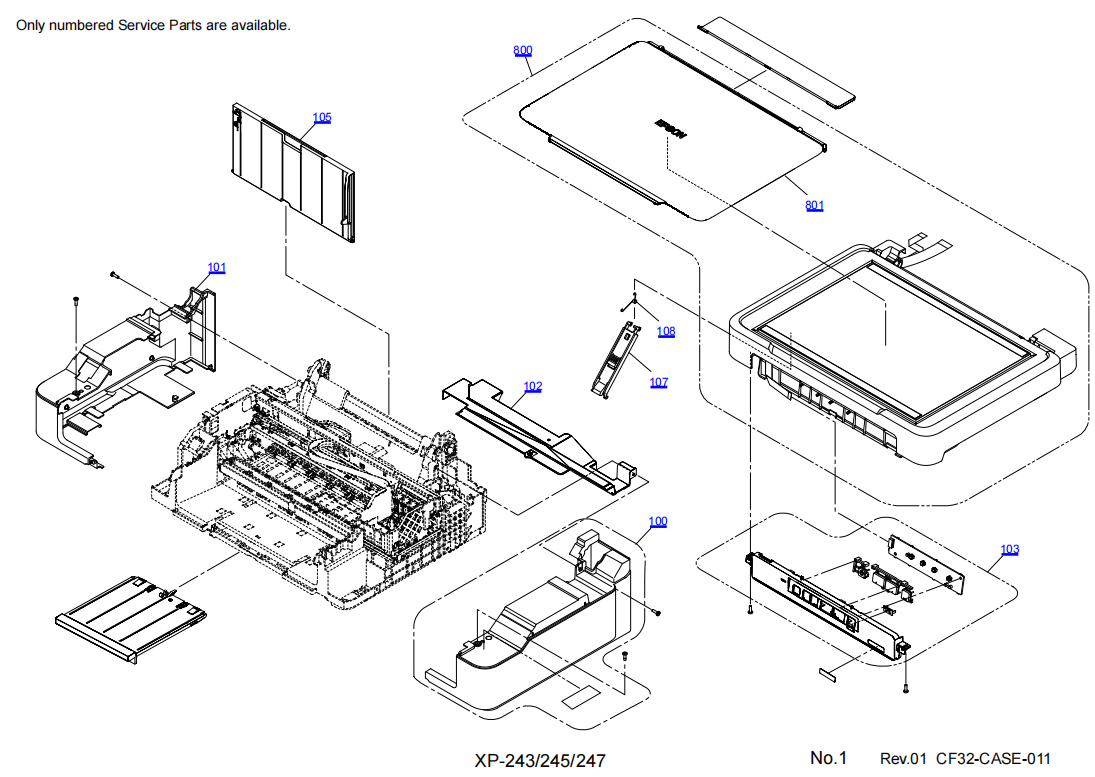

Article Reference Description
1789030 100 HOUSING,RIGHT ASSY.,CF32,METCO,ASP
1568270 101 HOUSING,LEFT
1577162 102 COVER,REAR,ICON
1789013 103 PANEL ASSY,CE64,METCO,ASP
1789015 105 PAPER SUPPORT ASSY.,CC05,METCO,ASP
1610790 107 STAND,SC,B
1576993 108 TORSION SPRING,25.37
2189387 200 BOARD ASSY.,MAIN
2192160 202 WIRELESS LAN USB MODULE
2140467 204 CR CONTACT MODULE
2139742 205 CONNECTOR,CSIC
2179218 300 POWER SUPPLY UNIT
1548493 501 LEVER,DETECTORPE
2158910 505 BOARD ASSY.,ENCORDER,PF,B
1646107 506 POROUS PAD,PAPER GUIDE,LOWER,D
1789017 507 HOLDER RETURD ASSY.,CC05,METCO,ASP
1789019 508 FRAME PUMP ASSY,,CC03,METCO,ASP
1789020 510 SHAFT ROLLER LD ASSY.,CC05,METCO,ASP
1593349 511 SCALE,CR
1789021 513 CAP ASSY.,CC86,METCO,ASP
1789023 514 PAPER GUIDE FRONT ASSY.,CE56,METCO,ASP
2175802 515 MOTOR,ASSY.,CR
1789025 517 CR ASSY.,F2,B,,CF32,METCO,ASP
2150122 518 CABLE,HEAD,F2,35
2149815 519 CABLE,CSIC,F2
2150124 519 CABLE,CSIC,F2
1548518 521 SCALE,PF
2145562 525 CABLE,PIS
2150454 526 BOARD ASSY.,SUB
1548528 527 CLUTCH
1548529 528 SPUR GEAR,37.2
1548530 529 EXTENSION SPRING,0.137
1548494 531 EXTENSION SPRING,0.067
1548561 533 LEVER,LOCK,SLIDER
FA04040 700 Ersetzt durch: FA04060
1567191 701 HOLDER,BOARD
1789027 703 TRAY POROUSPAD,ASSY.,CD91,METCO,ASP
1569226 705 LABEL,INK POSITION
1595846 706 COVER,CABLE,HEAD,F2
1789034 800 SCANNER UNIT.,CF32,METCO,ASP
1789037 801 COVER DOCUMENT ASSY.,CF32,METCO,ASP
